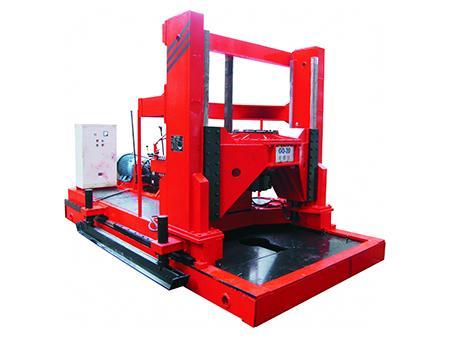

Геологическая буровая установка типа GQ-20

Описание

Геологическая буровая установка типа GQ-20 - это оборудование, разработанное нами на основе установок для инженерных изысканий и предназначенное для устройства фундаментных свай. Данное оборудование обладает устойчивой и надежной конструкцией, пригодно для возведения свайных фундаментов крупного диаметра под дома, высотные здания, дамбы, порты, мосты.

Параметры
Основные параметры Глубина бурения 60м
Диаметр бурения Φ2000мм
Диаметр бурильной трубы 182X182 квадратная форма
Силовая головка 1-я передача 2-я передача 3-я передача 4-я передача 5-я передача
Скорость вращения на выходе ( по часовой или против часовой стрелки) 9.5об/мин 10.5об/мин 28.4об/мин 44.1об/мин 65.9об/мин
Максимальный крутящий момент на выходе 55000 Н.м
Верхняя и нижняя подача силовой головки 1000мм
Основная лебедка Грузоподъемная сила (первый слой одинарного троса) 58кН
Максимальная скорость подъема одинарного троса 0.78м/мин
Спецификация стального троса φ19.5мм
Нагрузка стального каната 30m
Энергетические параметры Модель дизельного двигателя Y250M-4
Мощность 55кВт
Скорость вращения 1480об/мин
Характеристики
  • Большой крутящий момент, небольшой вес и меньший размер по сравнению с аналогичными буровыми установками. Оборудование удобно для транспортировки.
  • Обладает портальной структурой, силовая головка перемещается в вертикальном направлении, оборудование обладает высокой прочностью, твердостью и обеспечивает точность буровых работ.
  • Большой диаметр бурения (182 х 182 мм), при строительстве может применяться технология бурения с прямой и обратной циркуляцией.
  • Мы используем коробки передач DongFeng EQ145/6, предполагающие 6 передач прямого вращения и 1 передачу обратного вращения, которые пригодны для установок, используемых для бурения различных типов фундаментов.
  • Силовая головка оснащена ручным зажимным патроном , бурение производится при помощи ведущей бурильной трубы. Оборудование обеспечивает большую глубину бурения и высокую эффективность проведения работ.
  • С силовой головкой применяется масляный цилиндр прямой подачи,это обеспечивает высокое давление, большое усилие подъема и удобство проведения бурильных работ.
  • Расстояние перемещения скользящего основания - 1150мм, большой размер скважины, удобство подъема и спуска бурильного инструмента.
  • Установка оснащена ходовым механизмом, который обеспечивает удобство передвижения и установки.
