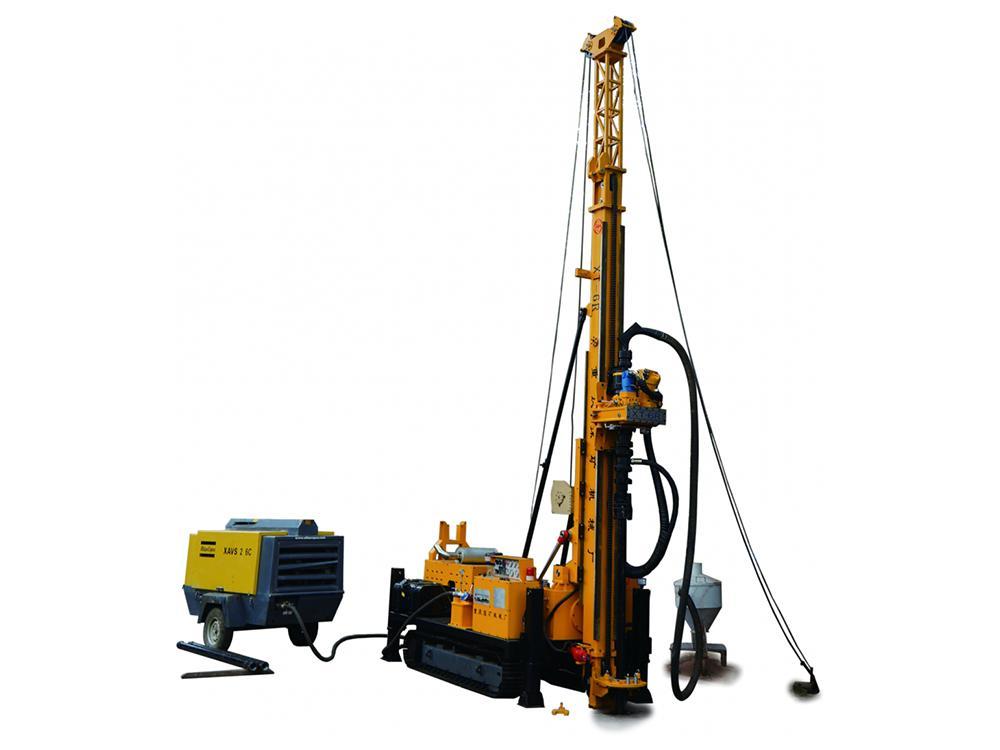

Многофункциональная буровая установка со съемным керноприёмником и обратной промывкой
Многофункциональная буровая установка со съемным керноприёмником и обратной промывкой разработана в основном для отбора керна съёмным керноприёмником с применением технологии алмазного бурения. Данная установка позволяет осуществлять быстрое переключение между технологиями бурения.
Параметры| Проекты | Буровая установка типа XT-6 | |||
| Эффективность бурения | Отбор керна съёмным керноприёмником | N диаметр | 600 м | |
| H диаметр | 350 м | |||
| Бурение с обратной промывкой | Φ150 мм | 300 м | ||
| Φ273 мм | 40 м | |||
| Внешние размеры | 6655×2150×2850 | |||
| Двигатель | Модель | Cummins 4BTA3.9-C125 | ||
| Мощность / скорость вращения | 93 кВт/2200 об/мин | |||
| Силовая головка | Метод регулировки скорости | Двойной двигатель+насос переменного рабочего объема+рукоятка | ||
| Повышенная передача | 0 ～ 304.4 об/мин | 1568. 8Н.м | ||
| 304.4 ～900 об/мин | 1568.8 ～ 511.6 Н.м | |||
| Пониженная передача | 0 ～ 76.5 об/мин | 6048 Н.м | ||
| Проход шпинделя | Φ93 мм | |||
| Зажимная сила | 160 кН | |||
| Гидравлическая система | Основная система | 28 MPa，насос с LS- регулированием | ||
| 132 л/мин @ 2200об/мин | ||||
| Вспомогательная система | 22 MPa，насос переменного рабочего объема с постоянным давлением | |||
| 55 л/мин @ 2200об/мин | ||||
| Система подачи | Ход подачи | 3600 мм | ||
| Усилие подачи | 60 кН | |||
| Грузоподъемность | 120 кН | |||
| Высокая скорость перехода вперед | 41. 5м/мин | |||
| Низкая скорость перехода вперед | 17.3 м/мин | |||
| Мачта | Угол поворота мачты | 90 ～ 45° | ||
| Расстояние скольжения мачты | 800 мм | |||
| Длина бурильной трубы | 3 м | |||
| Стойка | 6 м | |||
| Сила зажима | 160 кН | |||
| Основная лебедка | Сила тяги одинарного каната | 54 кН | ||
| Максимальная скорость | 42 м/мин | |||
| Канатоемкость | 50 м (Φ14мм) | |||
| Лебедка установки для отбора керна съемным керноприемником | Сила тяги одинарного каната | 13.6 кН | ||
| Максимальная скорость | 128 м/мин | |||
| Канатоемкость | 800 м (Φ5мм) | |||
| Гусеничное шасси | Скорость | 1.7 ～ 3.28 км/ч | ||
| Способность преодолевать подъём | 0 ～ 20° | |||
| Буровой насос | Выпускной объем | 160 л/мин | ||
| Давление | 6 МПа | |||
- Многофункциональность - бурение сплошным забоем 300м, глубина алмазного кернового бурения - 600м.
- Работа с применением нескольких технологий - сбор образцов посредством технологии обратной циркуляции и отбор керна съёмным керноприёмником. Производится быстрое переключение между методами бурения.
- Различные углы поворота - мачта поворачивается под разным углом, что обеспечивает стабильность процесса бурения.
- Гидравлическая система – оснащена системой сенсорного управления, отличается низким потреблением энергии и высокой надежностью.
- Гусеничный ход - удобство транспортировки конструкции и высокая скорость установки на месте.
- Полная комплектация - установка оснащена зажимом, устройством для выполнения ловильных работ в скважине, системой смазки и охлаждения и т.д.
