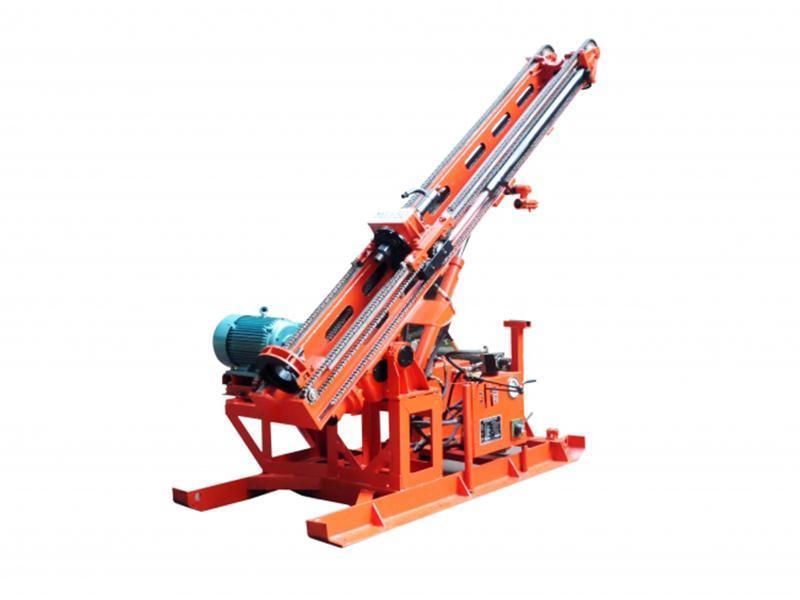

Анкерная буровая установка типа MGJ-50

Описание

Анкерная буровая установка типа MGJ-50 предназначена для проведения строительных работ на ограниченной местности. В основном используется для анкерного бурения скальных пород, укрепления подпорных стен, в работах по предотвращению оползней и обвалов и других бедствий геологического характера. Также применяется для установки опорных конструкций при подземном строительстве и для возведения фундаментов при строительстве высотных зданий.

Параметры
Основные параметры Глубина бурения 60~30м
Диаметр бурения Φ110~Φ180мм
Диаметр бурильной трубы Зависит от размера скважины
Силовая головка На низкой скорости 1-я передача 2-я передача 3-я передача 4-я передача Обратный ход
Скорость вращения на выходе ( по часовой или против часовой стрелки) 32об/мин 59об/мин 108об/мин 187об/мин 26об/мин
Максимальный крутящий момент на выходе 2800 Н.м
Верхняя и нижняя подача силовой головки 1200/1500/2300мм
На высокой скорости 1-я передача 2-я передача 3-я передача 4-я передача Обратный ход
Скорость вращения на выходе ( по часовой или против часовой стрелки) 59об/мин 110об/мин 200об/мин 343об/мин 48об/мин
Максимальный крутящий момент на выходе 2800 Н.м
Верхняя и нижняя подача силовой головки 1200/1500/2300мм
Энергетические параметры Модель электродвигателя Y160M-4
Мощность 11кВт
Скорость вращения 1455об/мин
Характеристики
  • Угол бурения в пределах одной плоскости: бурение под любым углом в вертикальной проекции (180°) с электродвигателем.
  • Длина прохода шпинделя буровой установки - 230мм, в соответствии с техническими требованиями проход шпинделя установки с короткой мачтой составляет 1500мм, а проход шпинделя установки с ультра-короткой мачтой - 1200мм.
  • Подходит для проведения строительных работ на ограниченной местности. Посредством метода ударного достигается высокая производительность бурения.
  • С помощью силовой головки осуществляется подъем и опускание мачты. Оборудование обладает простой конструкцией, безопасно и надежно.
  • Основание буровой установки укомплектовывается шасси или колесами в зависимости от требований заказчика.
