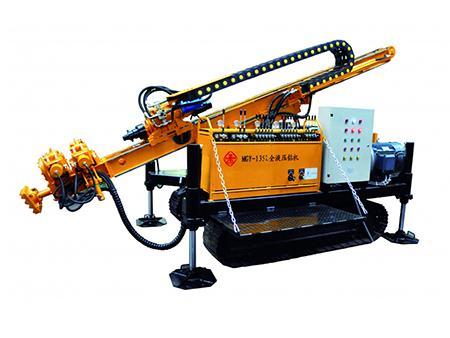

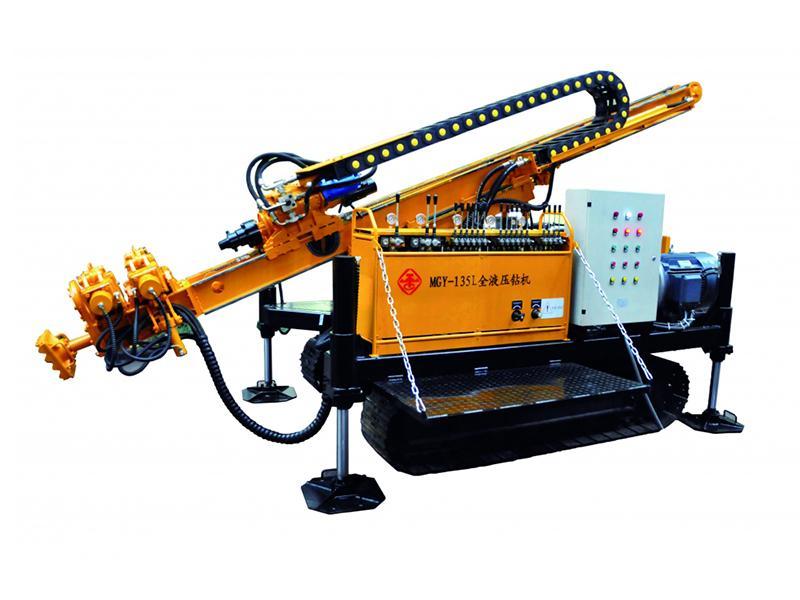

Анкерная буровая установка на гусеничном ходу типа MGY-135L

Описание

Анкерная буровая установка на гусеничном ходу типа MGY-135L - это установка для инженерных изысканий с гидравлическим гироскопом. Она предназначена для анкерного бурения при возведении опор фундаментов и контроля смещения фундаментов зданий. Основные методы бурения включают в себя традиционное наклонное бурение с погружным пневмоударником, вертикальное бурение с использованием твердосплавных буровых коронок и шнековое бурение(с использованием спирального бура).

Параметры
Основные параметры Глубина бурения 150 ~40м
Диаметр бурения Φ100~Φ140мм
Диаметр бурильной трубы Зависит от размера скважины
Силовая головка 1-я передача 2-я передача 3-я передача 4-я передача 5-я передача 6-я передача 7-я передача 8-я передача 9-я передача 10-я передача 11-я передача
Скорость вращения на выходе ( по часовой или против часовой стрелки) 10об/мин 20об/мин 38об/мин 40об/мин 48об/мин 55об/мин 70об/мин 76об/мин 96об/мин 110об/мин 140об/мин
Максимальный крутящий момент на выходе 6500 Н.м
Верхняя и нижняя подача силовой головки 3400мм
Энергетические параметры Модель электродвигателя Y200M-4+Y180M-4+Y100L-4
Мощность 55+18.5+2.2кВт
Скорость вращения 1478+1645+1425о/мин
Характеристики
  • Полностью гидравлическое управление, цифровая визуализация, гибкость и удобство выполнения операций, простота передвижения конструкции и хорошая маневренность. Ключевые гидравлические компоненты производятся известными мировыми поставщиками.
  • Гироскоп буровой установки работает на основе двойного гидравлического двигателя. Оборудование имеет большой выходной крутящий момент, его вращающийся центр меньше по сравнению с аналогичной продукцией, что значительно повышает стабильность работы буровой установки.
  • Современный механизм переменного угла упрощает работу со скважиной. Диапазон регулировки увеличен, что позволяет снизить требования к рабочей поверхности.
  • Установка оснащена специальными инструментами для бурения на обсадных трубах (бурильная труба, обсадная труба, эксцентричное долото и т.д.), которые обеспечивают высокую эффективность и качество бурения.
  • Данная буровая установка предназначена для установки анкерных болтов в фундамент и для роторного бурения при замене модуля для струйной цементации грунтов.
  • Помимо гусеничного шасси, зажимного патрона, раскрепителя и бурового ротора буровой установки мы также предоставляем клиентам модули для струйной цементации грунтов и другие опциональные компоненты. При заказе буровой установки клиенты могут выбрать дополнительные детали, которые наиболее соответствуют назначению работ.
