Четырехопорная мачтовая вышка

Описание

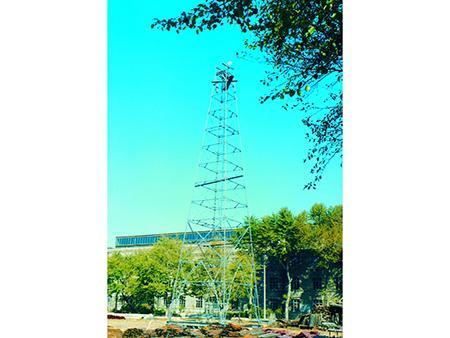

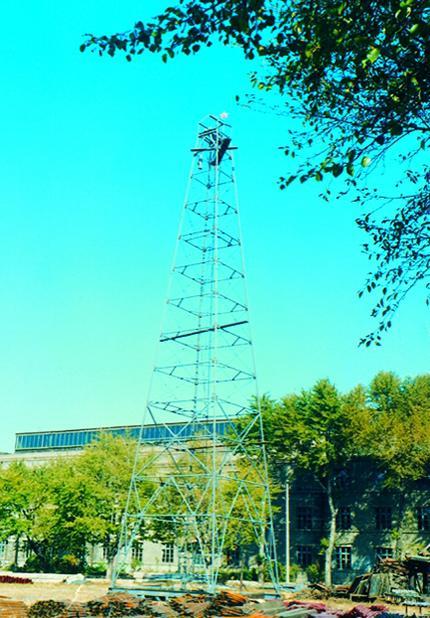

Четырехопорная буровая вышка - это пространственная ферма, состоящая из четырех опорных стоек. Большое пространство внутри конструкции обеспечивает большую грузоподъемность и устойчивость. В соответствии с назначением четырехопорные буровые вышки можно разделить на вертикальные и наклонные мачты, которые предназначены для установок вертикального и наклонного бурения, соответственно. Они в основном используются с установками для колонкового бурения и бурения скважин на воду. Обладают такими характеристиками как небольшой вес, высокая грузоподъемность, простота установки и эксплуатации.

1. Буровая вышка SGZ23 предназначена для бурения скважин глубиной около 1500м.
2. Буровые вышки SGX17 и SGX18 предназначены для евртикального и наклонного бурения скважин глубиной 1000м.
3. Буровая вышка SGX13 предназначена для наклонного бурения под углом 75°~90° скважин глубиной около 600м.

Параметры
Модель буровой вышки SGZ26 SGZ24 SGZ23 SGZ18 SGX17 SGX13
Номинальная высота (м) 26 24 23 18 17 13
Длина стойки (м) 18 18 18-19 13.5-14.5 13.5-14.5 9-10
Площадь нижней платформы (кв.м) 7×7 6.5×6.5 5.5×5.5 4.5×4.5 45.5×4.5 4.2×5.15
Площадь верхней платформы (кв.м) 1.39×1.39 1.38×1.38 1.2×1.2 1.2×1.2 1.2×1.2 1.2×1.2
Количество роликов кронблока 5 4 4 3 3 2
Нормальная нагрузка кронблока(т) 70 50 23 15 15 10
Максимальная нагрузка кронблока (т) 90 68 30 20 25/20 15
Максимальная нагрузка подвижной рабочей платформы (т) 80 80 80 80 80 80
Вес (кг) 16000 11000 6630 4434 5150 4140
