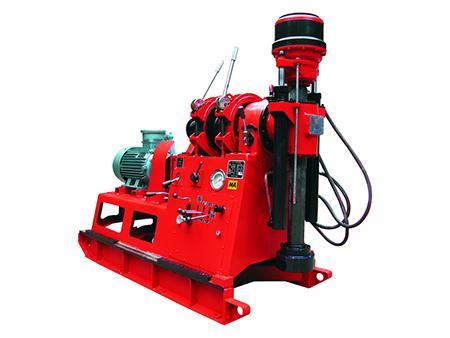

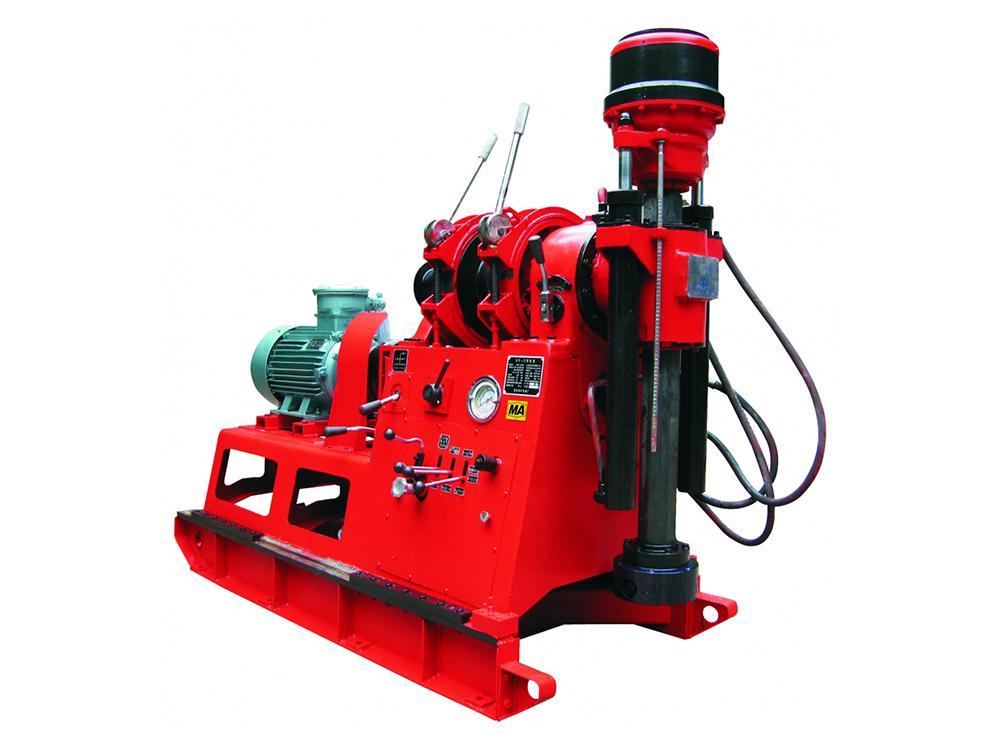

Подземная буровая установка типа ZLJ-2900 для угольных шахт
Подземная буровая установка ZLJ-2900 для угольных шахт пригодна для колонкового бурения с использованием алмазного или твердосплавного бура. Оборудование обладает компактным размером, небольшим весом, большой установленной мощностью, высокой эффективностью и адаптивностью. Установка используется в разведке угольных месторождений и подземном бурении на глубине от 320м до 530м.
Параметры| Основные параметры | Глубина бурения | 530м | 320м | |||||||
| Диаметр скважины | Φ42мм | Φ60мм | ||||||||
| Диаметр бурильной трубы | В зависимости от скважины | |||||||||
| Параметры силовой головки | Передача 1 | Передача 2 | Передача 4 | Передача 5 | Передача 6 | Передача 7 | Передача 8 | Передача обратного хода 1 | Передача обратного хода 2 | |
| Скорость вращения на выходе (прямое и обратное вращение) | 63 об/мин | 108 об/мин | 238 об/мин | 295 об/мин | 520 об/мин | 830 об/мин | 1148 об/мин | 51 об/мин | 242 об/мин | |
| Номинальный максимальный крутящий момент на выходе | 2900Н·м | |||||||||
| Вертикальный ход силовой головки | 600мм | |||||||||
| Основные параметры лебедки | Грузоподъемность (Одинарный трос, первый уровень) | 30кН | ||||||||
| Максимальная скорость подъема одинарного троса | 1.948м/мин | |||||||||
| Диаметр троса | 14мм | |||||||||
| Канатоемкость | 45м | |||||||||
| Энергетические параметры | Модель двигателя | YBK2-180L-4 | ||||||||
| Мощность | 22кВт | |||||||||
| Скорость вращения | 1465об/мин | |||||||||
- Буровая установка ZLJ-2900 предполагает 8 передач регулировки скоростей вращения ( максимальная скорость - 1148об/мин, минимальная - 63об/мин), наибольший крутящий момент на низких скоростях. Данная буровая установка имеет широкую область применения.
- Также имеет 2 передачи скорости обратного вращения, обеспечивает удобство при ликвидации аварий.
- Данное оборудование обладает такими характеристиками как легкий вес, компактный размер и простота разборки. Установка весит всего 950кг (без учета веса двигателя). Она может быть разобрана на 8 частей, вес наибольшей детали оборудования составляет 140кг. Таким образом обеспечивается удобство транспортировки
- Вертикальный ход силовой головки - 600мм, что способствует повышению эффективности бурения, уменьшению засорений бурового инструмента и снижению вероятности возникновения аварий в процессе работы.
- Плавность перемещения конструкции, простота фиксации на месте, стабильность высокоскоростного бурения.
- Буровая установка оснащена двойным масляным насосом, температура масла в гидравлической системе понижена.
- Датчик нагрузки на буровое долото и указатель давления в гидросистеме объединены в один корпус и обладают противоударными характеристиками. Датчик имеет упрощенную шкалу с точными индикаторами, а также обладает долгим сроком службы.
- Буровая установка оснащена несколькими рукоятками управления, отличается надежностью и гибкостью управления.
- Помимо высокоскоростного бурения также осуществляется бурение скважин крупного диаметра на низких скоростях.
- Помимо закрытого гидравлического зажимного патрона в комплектации также имеется механический ручной зажимной патрон.
