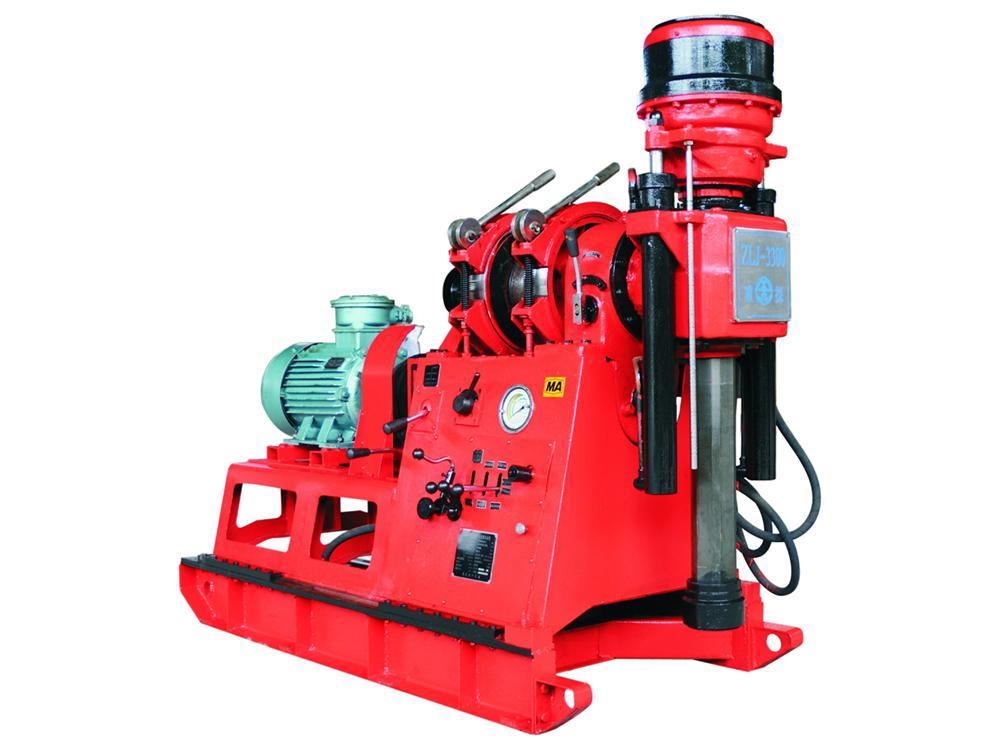

Подземная буровая установка типа ZLJ-3300 для угольных шахт

Описание

Подземная буровая установка ZLJ-3300 пригодна для колонкового бурения с использованием алмазного или твердосплавного бура. Оборудование обладает компактным размером, небольшим весом, большой установленной мощностью, высокой эффективностью и адаптивностью. Установка используется в разведке угольных месторождений и подземном бурении на глубине от 320м до 530м.

Параметры
Основные параметры Глубина бурения 530м 320м
Диаметр скважины Φ42мм Φ60мм
Диаметр бурильной трубы В зависимости от скважины
Параметры силовой головки Грузоподъемность (Одинарный трос, первый уровень) 30кН
Максимальная скорость подъема одинарного троса 1.7м/мин
Диаметр троса 14мм
Канатоемкость 45м
Основные параметры лебедки Передача 1 Передача 2 Передача 3 Передача 4 Передача 5 Передача 6 Передача 7 Передача 8 Передача обратного хода 1 Передача обратного хода 2
Скорость вращения на выходе (прямое и обратное вращение) 53 об/мин 94 об/мин 145 об/мин 200 об/мин 250 об/мин 445 об/мин 710 об/мин 1000 об/мин 45 об/мин 212 об/мин
Номинальный максимальный крутящий момент на выходе 3300Н·м
Вертикальный ход силовой головки 560мм
Энергетические параметры Модель двигателя YBK2-180L-4
Мощность 22кВт
Скорость вращения 1465об/мин
Характеристики
  • Буровая установка ZLJ-3300 предполагает 8 передач регулировки скоростей вращения ( максимальная скорость - 1000об/мин, минимальная - 53об/мин), наибольший крутящий момент на низких скоростях. Данная буровая установка имеет широкую область применения.
  • Также имеет 2 передачи скорости обратного вращения(45об/мин, 212об/мин), обеспечивает удобство при ликвидации аварий.
  • Вертикальный ход силовой головки - 560мм, что способствует повышению эффективности бурения, уменьшению засорений бурового инструмента и снижению вероятности возникновения аварий в процессе работы.
  • Плавность перемещения конструкции, простота фиксации на месте, стабильность высокоскоростного бурения.
  • Буровая установка оснащена двойным масляным насосом, температура масла в гидравлической системе понижена.
  • Датчик нагрузки на буровое долото и указатель давления в гидросистеме объединены в один корпус и обладают противоударными характеристиками. Датчик имеет упрощенную шкалу с точными индикаторами, а также обладает долгим сроком службы.
  • Буровая установка оснащена несколькими рукоятками управления, отличается надежностью и гибкостью управления.
  • Помимо высокоскоростного бурения также осуществляется бурение скважин крупного диаметра на низких скоростях.
  • Помимо закрытого гидравлического зажимного патрона в комплектации также имеется механический ручной зажимной патрон.
