Многофункциональный блок для исследования скважин магнитным методом CLEM-V
Многофункциональный блок для исследования скважин магнитным методом CLEM-V

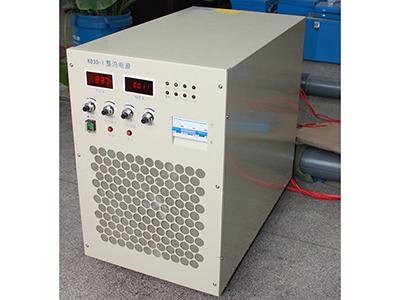

Коммутатор

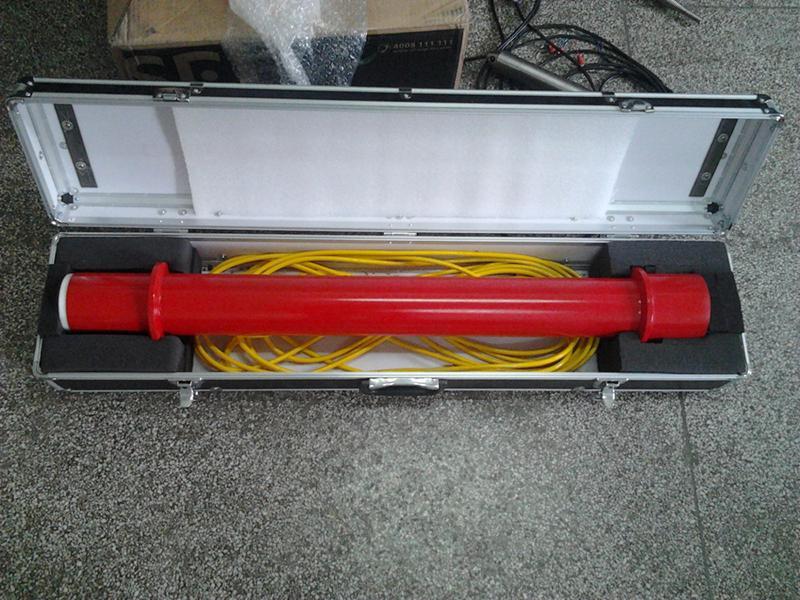

Магнитный зонд

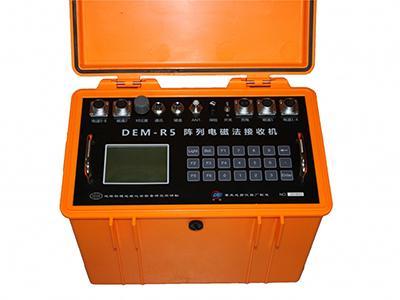

Приёмник
Передатчик
Применение
● Разведка подземных металлических неметаллических минеральных ресурсов.
● Разведка геотермальных и грунтоводных ресурсов.
● Разведка нефтяных и газовых ресурсов.
● Исследования выработанных пространств каменного угля, карста и конструкций противовоздушной обороны.
● Исследования активных разломов и земной коры, сейсмические исследования.
● Исследования автомагистралей и железнодорожного полотна.
● Проверка и измерение загрязнения окружающей среды.
Компоненты
Многофункциональный блок для исследования скважин магнитным методом состоит из коммутатора KD30-1, передатчика CLEM-T30, приемника CLEM-R5, магнитного датчика, программного обеспечения и других сопутствующих компонентов.
Функции
Электромагнитный метод исследования поля естественного происхождения и поля искусственного происхождения применяются для выполнени:
1. CSAMT
2. AMT
3. TDIP
4. FDIP
5. SIP
6. CR

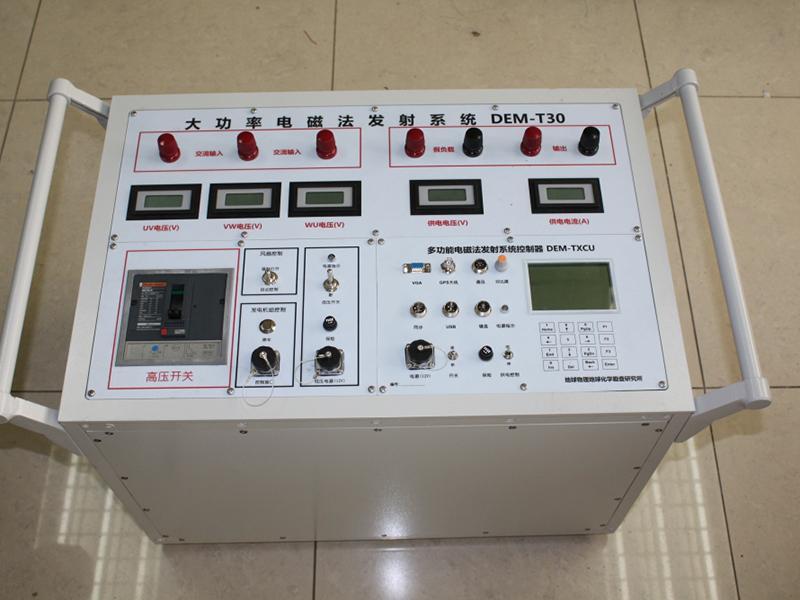

Спецификация1. Высокомощный передатчик CLEM-T30
Диапазон частоты
8000Гц~1/128Гц
Частота
20 частотных каналов на каждый номер частоты
Максимальное напряжение
1000В
Максимальный ток
30A
Максимальная мощность
30кВт
Колебания мощности
Многочастотный, одночастотный
Режимы работы
автоматический, ручной
Защитная функция
Защита от перенапряжения, перегрузки по току и перегрева
Точность синхронизации по GPS
UTC±20nS
Точность синхронизации по OCXO
4μS/h ±0.081μS
Объем
660*440*440мм
Вес
43кг

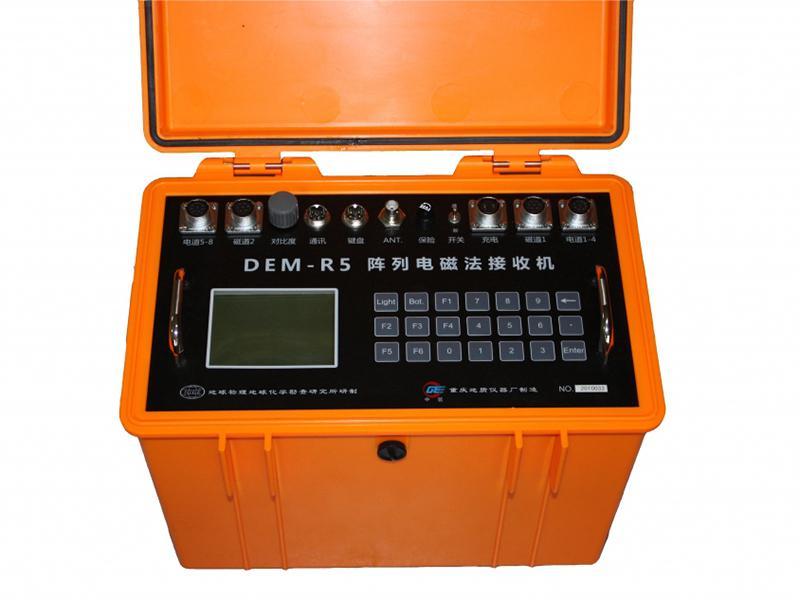

2. Приемник CLEM-R5
Диапазон частоты
32kГц ~ 1/128Гц
Количество каналов
от 1 до 8 на выбор
Контроллер
PC-104,300M основная частота
Информационный носитель
DOC (2Гб)
Точность синхронизации по GPS
UTC ± 20nS
Точность синхронизации по OCXO
4μS/h ±0.081μS
Усиление канала
1,4,16,64,256 пять предварительных усилителей 1,2,4,8 основные усиители
Объем
340*210*250мм
Вес
7.5kg (включая литиевую батарею)
Характеристики
1. Высокоомощный передатчик CLEM-T30
Многофункциональная передача: Данный передатчик способен осуществлять высокомощную передачу CSAMT, TDIP, FDIP, SIP и CR.
Одночастотная и многочастотная мощность: Передатчик позволяет измерять несколько параметров, повышая эффективность работы.
Мощность при переменной частоте: Мощность автоматически переключается в зависимости от частоты, ручное управление не требуется.
Высокоточная GPS+OCXO синхронизация: Передатчик позволяет реализовывать точную синхронную подачу энергии.
Технология контроля CPLD: Допускается обновление программного и аппаратного обеспечения.
2. Приемник CLEM-R5
Многопараметровое измерение: Приемник позволяет проводить измерения методами AMT, CSAMT, TDIP, FDIP, SIP и CR.
Наблюдение массива: Приемники могут работать отдельно друг от друга или формировать массив, объединяясь в беспроводной сети.
Автоматическое измерение: Автоматическое измерение может использоваться с любыми методами, снижая трудозатратность и улучшая эффективность..
Синхронизация: Приемник позволяет осуществлять точные синхронные измерения на протяжении всего дня.
Двойной ADC: Высокоскоростной и низкоскоростной 24-разрядный ADC для каждого канала.
Технология контроля FPGA: Допускается обновление программного и аппаратного обеспечения.
