Электрометрическая измерительная система высокой мощности DUK-4

С помощью двухполупериодного инструмента для электрометрической разведки в качестве основного устройства осуществляется измерение двухмерной и трехмерной плотности распределения, а также электрические измерения. Аппаратура может быть оборудована многоканальным электронным коммутатором MIS-60A, электрическим кабелем и электродами для осуществления разведки методом вызванной поляризации.

Электрометрический метод разведки позволяет исследовать кажущееся сопротивление и поляризацию, формируя 2D/3D профили кажущегося сопротивления и поляризации. Электрометрический прибор позволяет собирать данные с высокой плотностью, обеспечивая точность измерений и эффективность рабочего процесса. Он непосредственно отображает аномальное распределение электрических характеристик подземных объектов.

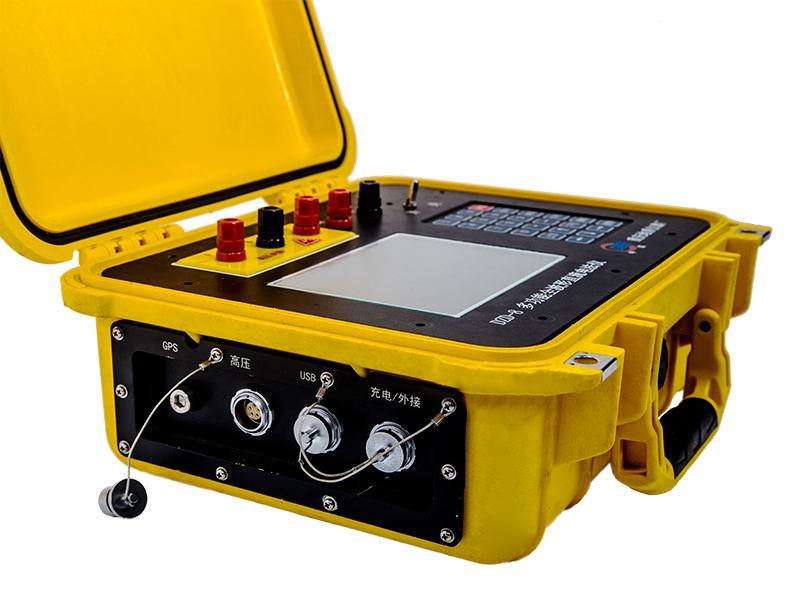

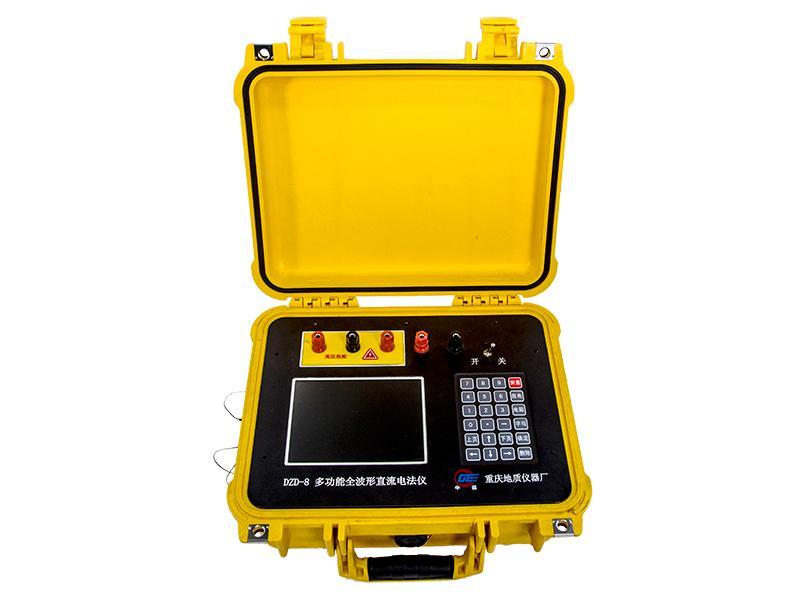

Спецификация 1. Многофункциональный двухполупериодный прибор для электрометрических исследований
Приемник
Диапазон измерения напряжения ±40В (32bit A/D)
Разрешение измерительного напряжения 5nV
Точность измерения напряжения при U＞3мВ, точность≤0.1%;
при U≤3мВ, точность=±1uV
Точность измерения кажущейся поляризуемости Относительная погрешность≤±0.2%
Диапазон измерения тока 0 -6000 мA (32бит A/D)
Разрешение измерения тока 10nA
Точность измерения тока при Ip≥10мA，±0.1%
Входное сопротивление ≥50MΩ
Входное напряжение 1000В
Подавление помех на частоте 50 Гц ＞120dB
Диапазон компенсации собственного потенциала ±40В(автоматическая цифровая компенсация в режиме реального времени)
Передатчик
Максимальное напряжение источника питания 1400В
Максимальный ток источника питания 6A
Максимальная мощность 7500Вт
Время подачи питания 1-64с
Время прекращения подачи питания 1-64с
Защита От перенапряжения и перегрузки по току
Другое
Процессор ARM Cortex-A8
Операционная система Встроенная система Linux, работающая в реальном времени
Экран 6.4-дюймовый 24-битный цветной ЖК-дисплей
Яркость ЖК-дисплея 1200кд/м2, хорошая видимость при дневном свете
Объем памяти 16Гб-128Гб опционально
Передача данных USB 2.0
Емкость батареи 16.8В 12.5Aч, 16ч непрерывной работы
Разъем для источника питания Внешняя батарея или адаптер
Уровень защиты от влаги IP66
Рабочая температура -10-+50℃
Объем 300 x 225 x 132 мм
Вес 5.6кг
2. Кабель распределенного сопротивления при высокой плотности
Количество ящиков для электродов 10 электродов/кабель(5-256 электродов/кабель опционально)
Расстояние между ящиками для электродов 5м и 10м (1-20м опционально)
Источник питания 1000В/4A
Внутреннее сопротивление подачи питания 50Ω/км
Диаметр 6мм
Вес 4кг (10 электродов/кабель,10м/электрод)
Прочность на растяжение 2000кН
Изоляция ≥1000MΩ/1000В (между проводом питания AB и низковольтными проводами)
Уровень защиты от влаги IP67 (защита от пыли и влаги)
Объем ящика для электродов Φ17мм*62мм(электрод)， Φ 24мм*158мм (максимальный объем)
Ящик для электродов 50кг/см²
Срок службы переключателя 100,000 раз
Расход энергии ящика для электродов 18мВт
Кодирование Автоматическое кодирование
Каскадное соединение Произвольные кабели
Электроды для приема и подачи сигнала Автоматическое разделение/закрытие (автоматический выбор сопротивляемости и поляризуемости)
Рабочая температура -20℃～+60℃

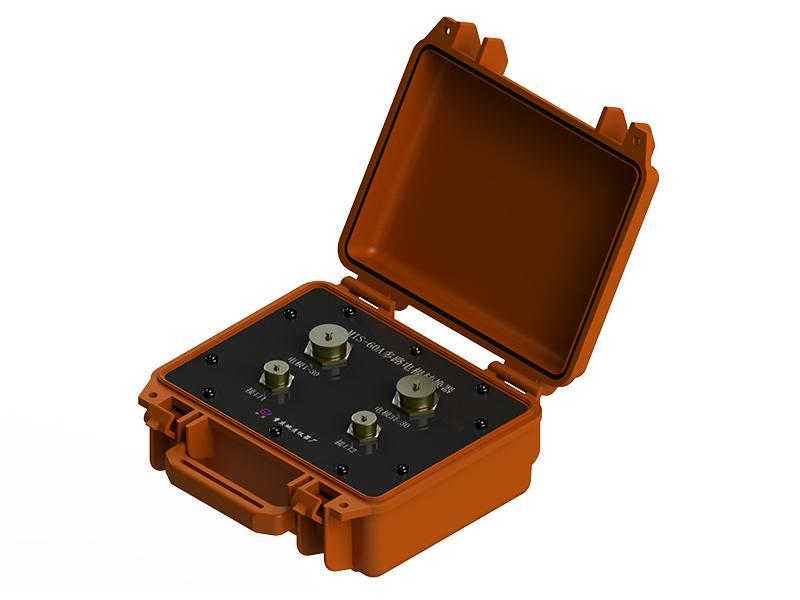

3. Многоканальный электронный коммутатор MIS-60A
Коммутатор 60 электродов/ коммутатор
Мощность подачи питания 800В/4A
Кодирование Автоматическое кодирование
Каскадное соединение Произвольное каскадное соединение через многоэлектродный коммутатор
Рабочая температура -20℃～+60℃
Объем 27×24.6×12.4см
Вес 2.6кг
Центральный кабель
Количество электродов 30 электродов/ кабель
Расстояние между электродами 5м/10м (возможно изготовление на заказ)
Изоляция ≥500MΩ/1000В (между проводом питания AB и низковольтными проводами)
Уровень защиты от влаги IP67 (защита от пыли и влаги)
Материал Полиуретановая оплетка
Наружный диаметр 7мм

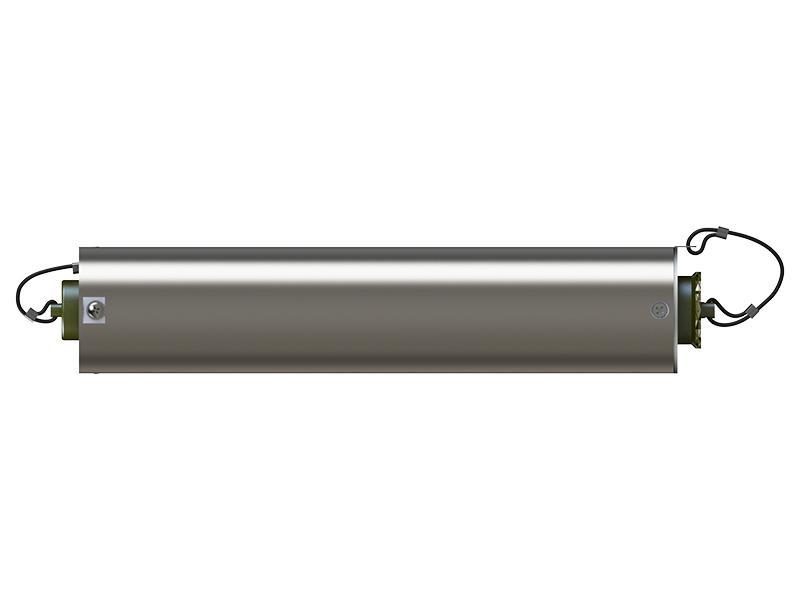

4. Многоканальный электронный коммутатор MIS-10A
Коммутатор 10 электродов/ коммутатор
Мощность подачи питания 800В/4A
Кодирование Автоматическое кодирование
Каскадное соединение Произвольное каскадное соединение через многоэлектродный коммутатор
Рабочая температура -20℃～+60℃
Объем Φ46мм*218мм
Вес 0.4kg
Каскадный кабель
Количество электродов 10 электродов/ кабель
Расстояние между электродами 5м/10м (возможно изготовление на заказ)
Изоляция ≥500MΩ/1000В (между проводом питания AB и низковольтными проводами)
Уровень защиты от влаги IP67 (защита от пыли и влаги)
Материал Полиуретановая оплетка
Наружный диаметр 7мм
