Высокочастотный геофон CDJ

Применение

Высокочастотный сейсмоприемник CDJ в основном используется для глубокой сейсмической разведки, прогнозирования и исследования природных землетрясений, измерения и мониторинга микровибраций на территориях строительства мостов, дамб, автомагистралей, железных дорог и т.д.

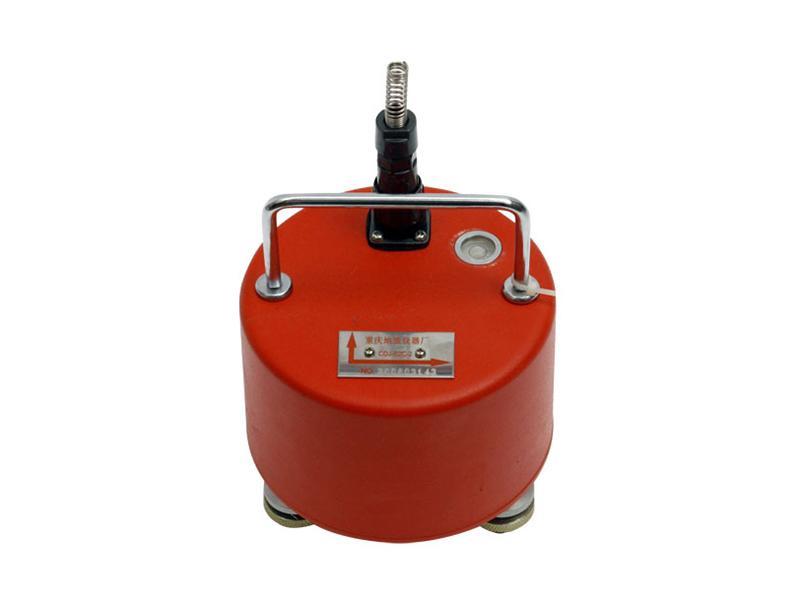

Спецификация 1. Трехкомпонентный геофон
Тип CDJ-S4 CDJ-S4.5 CDJ-S10 CDJ-S15 CDJ-S28 CDJ-S30 CDJ-S38 CDJ-S40 CDJ-S60 CDJ-S100
4Гц 4.5Гц 10Гц 15Гц 28Гц 30Гц 38Гц 40Гц 60Гц 100Гц
Собственная частота колебаний Fn (Гц) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Чувствительность G(v/cm / s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Сопротивление обмотки Rc(KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Внутреннее сопротивление R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Коэффициент демпфирования Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Гармоническое искажение D(%) ≤0.2
Сопротивление изоляции R(MΩ) ≥20
Максимальное смещение обмотки P-P (мм) 2
Подвесной груз M (г) 13 13 8.5 8 6.3 5.9
Рабочая температура (℃) -40~+70
Размер Сердечник Диаметр (мм) φ27.2
Высота (мм) 34 32
Вес (кг) 85 86 78
Защитная оболочка Ш×Д (мм) 96
Высота (мм) 80
Вес (кг) 1.2
2. Вертикальный геофон
Тип CDJ-Z4 CDJ-Z4.5 CDJ-Z10 CDJ-Z15 CDJ-Z28 CDJ-Z30 CDJ-Z38 CDJ-Z40 CDJ-Z60 CDJ-Z100
4Гц 4.5Гц 10Гц 15Гц 28Гц 30Гц 38Гц 40Гц 60Гц 100Гц
Собственная частота колебаний Fn (Гц) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Чувствительность G(v/cm / s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Сопротивление обмотки Rc(KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Внутреннее сопротивление R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Коэффициент демпфирования Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Гармоническое искажение D(%) ≤0.2
Сопротивление изоляции R(MΩ) ≥20
Максимальное смещение обмотки P-P (мм) 2
Подвесной груз M (г) 13 13 8.5 8 6.3 5.9
Рабочая температура (℃) -40~+70
Размер Сердечник Диаметр (мм) φ27.2
Высота (мм) 34 32
Вес (кг) 85 86 78
Защитная оболочка Ш×Д (мм) 45x55
Высота (мм) 76
Вес (кг) 0.31 247

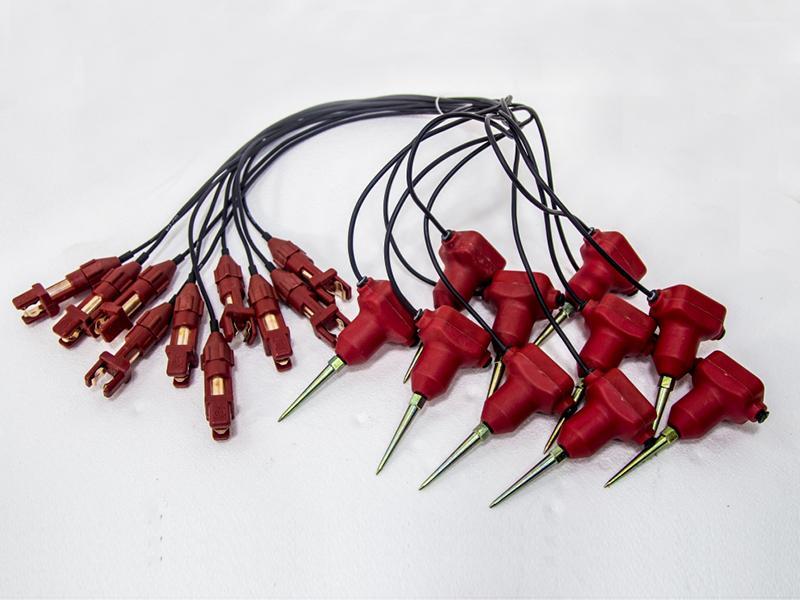

3. Горизонтальный геофон
Тип CDJ-P4 CDJ-P4.5 CDJ-P10 CDJ-P15 CDJ-P28 CDJ-P30 CDJ-P38 CDJ-P40 CDJ-P60 CDJ-P100
4Гц 4.5Гц 10Гц 15Гц 28Гц 30Гц 38Гц 40Гц 60Гц 100Гц
Собственная частота колебаний Fn (Гц) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Чувствительность G(v/cm / s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Сопротивление обмотки Rc(KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Внутреннее сопротивление R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Коэффициент демпфирования Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Гармоническое искажение D(%) ≤0.2
Сопротивление изоляции R(MΩ) ≥20
Максимальное смещение обмотки P-P (мм) 2
Подвесной груз M (г) 13 13 8.5 8 6.3 5.9
Рабочая температура (℃) -40~+70
Размер Сердечник Диаметр (мм) φ27.2
Высота (мм) 34 32
Вес (кг) 85 86 78
Защитная оболочка Ш×В (мм) 45x55
Высота (мм) 76
Вес (кг) 0.31 0.31
Характеристики

Геофон отличается согласованностью параметров, прочной конструкцией, герметичностью и небольшим весом. Каждый сигнал выходит отдельно; высокая чувствительность, низкая степень искажения, рациональный коэффициент демпфирования и высокое разрешение позволяют удовлетворять требованиям к сбору сейсмических данных. Высокочастотные геофоны широко используются для контроля безопасности общественных объектов, таких как мосты и железнодорожные тоннели, а также для прогнозирования рисков.
