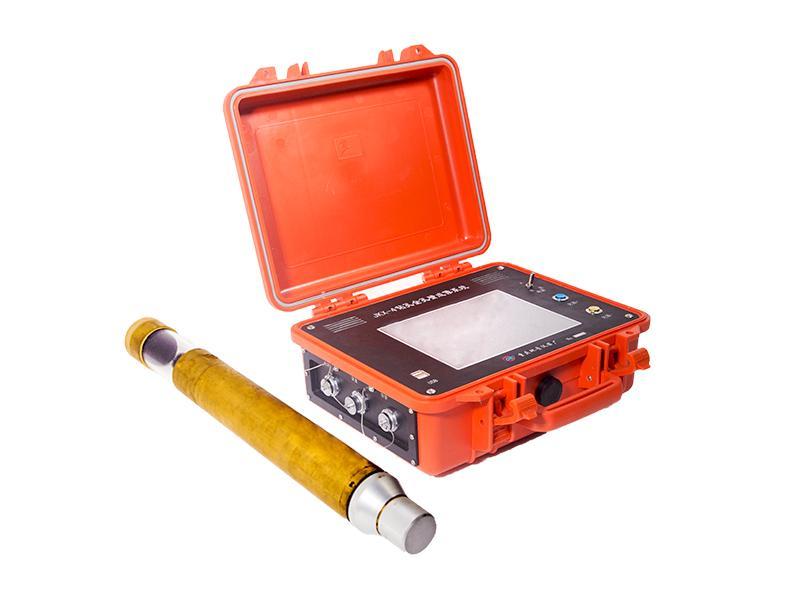

Система визуализации скважинной среды позволяет формировать изображение стенок скважины. Данная система посредством метода оптического формирования изображения собирает данные из подземного пространства скважины; широко используется в геологической разведке и инженерных исследованиях.
Применение
Система визуализации скважинной среды позволяет точно определять литологические характеристики, изучать геологическую структуру, обнаруживать мягкие прослойки аргиллитов, выявлять зоны с разломами и трещинами, а также исследовать грунтовые воды.
В инженерном строительстве данная система используется для проверки эффективности и качества цементирования, для проведения геомеханических тестов, мониторинга и обнаружения геологических будствий, прокладки подземного оборудования, проверки подземного трубопровода и тоннелей.
Спецификация
Метод сбора
Мозаичный метод, видео-метод, комбинированный метод (мозаичный+видео)
Мозаичный метод
Поднятие, спуск
CCD
1/3 дюйма, 700 линий (HD без потерь)
Вертикальное разрешение изображения
0.1мм
Горизонтальное разрешение изображения
1024 PPI

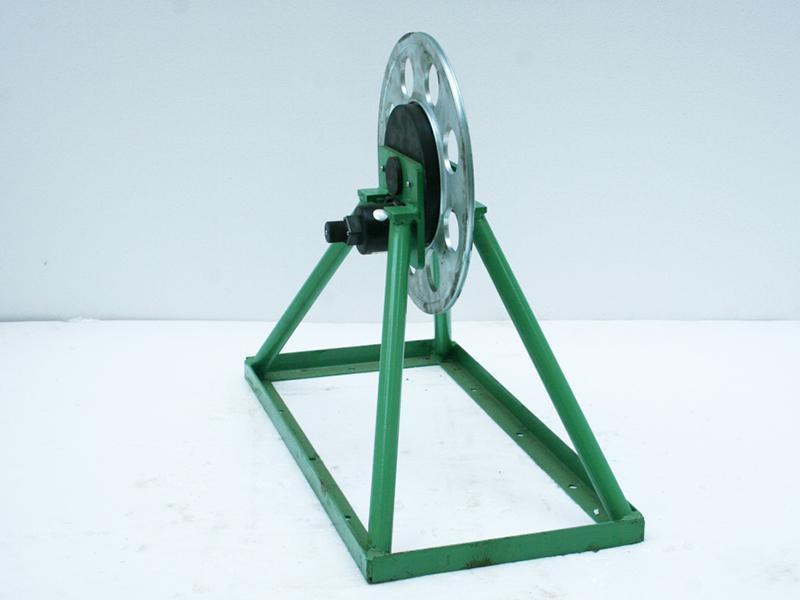

Точность измерения глубины
0.01м
Погрешность в измерении глубины
0.10%
Точность определения азимута
±0.1°

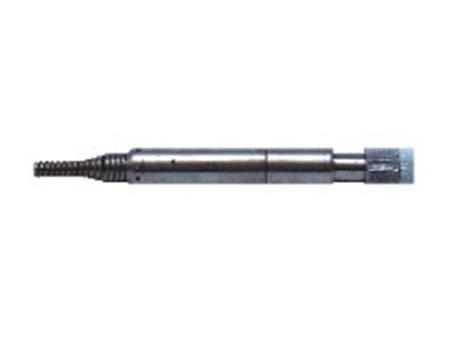

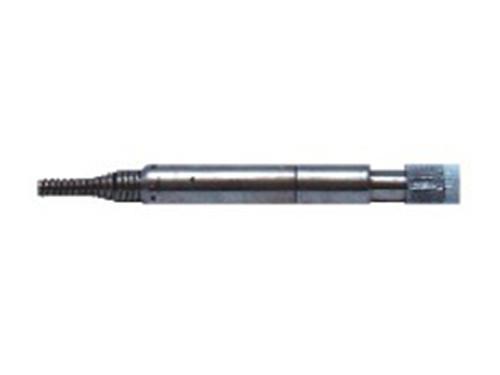

Наружный диаметр зонда
Φ60мм
Допустимый диаметр скважины
Φ70～300мм
Скорость спуска
2м/мин～8м/мин

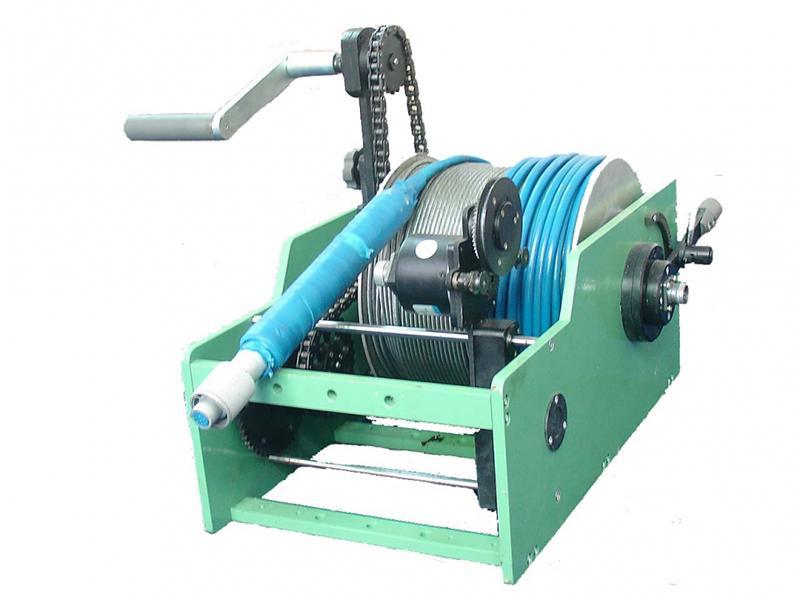

Длина кабеля
300м (150м, 600м, 800м на выбор)
Срок службы батареи
8ч для работы с системой стандартной комплектации 300м (возможно присоединение внешнего аккумулятора или адаптера)
Характеристики
Высокое разрешение изображения. Четкое изображение и видео скважинной среды без помех и задержек.
Высокая скорость обработки. Даже при применении мозаичного метода формирования изображения или видеозаписи наибольшая скорость обработки достигает 10м/мин.
Непрерывно регулируемая интенсивность освещения зонда обеспечивает получение четкого изображения различных объектов.
Система стабильна и надежна. Прочная конструкция обеспечивает высокую сейсмостойкость аппаратуры. Герметичное техническое обеспечение каротажной системы обеспечивает характеристики водонепроницаемости зонда и основного блока.
Обработка изображений по специальной технологии " fish-eye "(рыбий глаз) позволяет восстановить нелинейные искажения и без потерь перевести изображение в 2D диаграмму.
