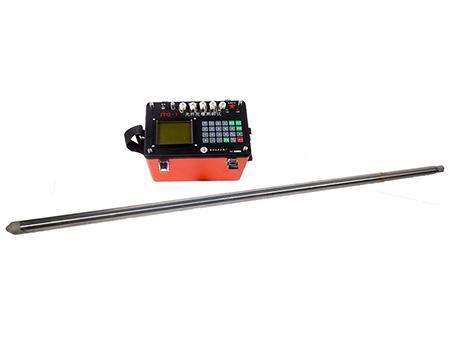

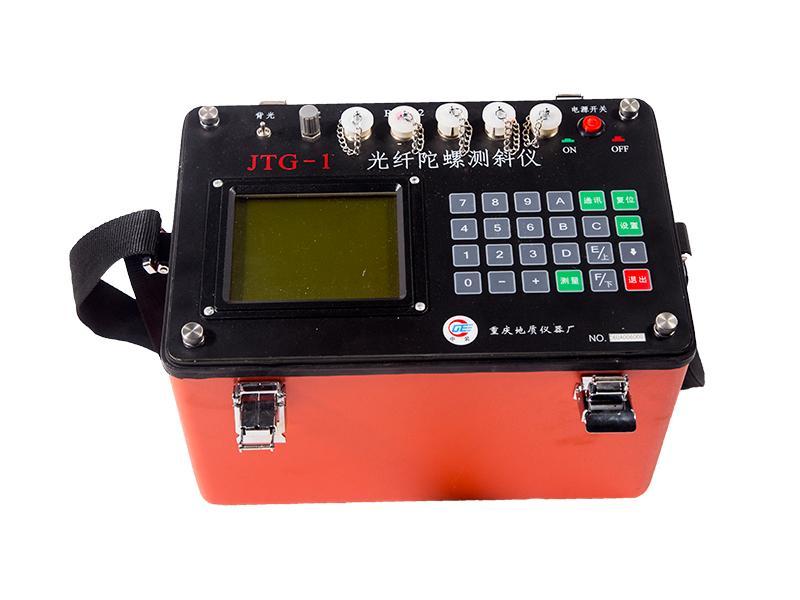

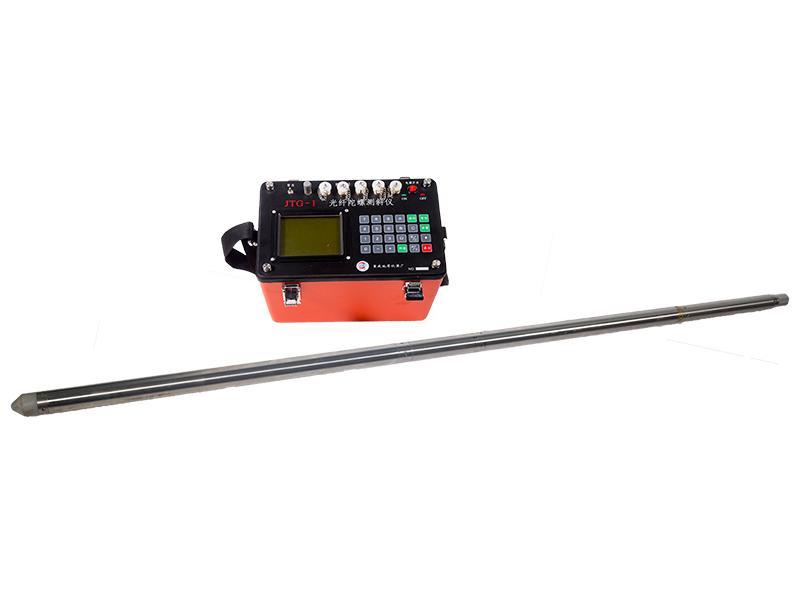

Волоконно-оптический гироскопический инклинометр JTG-1

В комплектацию волоконно-оптического гироскопического инклинометра JTG-1 входит основное устройство сбора, программное обеспечение, портативный компьютер, лебедка, кабели и различные скважинные зонды. Посредством использования волоконно-оптического гироскопа в качестве датчика определения азимута инклинометр обеспечивает точные измерения угла наклона и азимута скважины в среде со значительными магнитными помехами, а именно в зонах магнитных минералов и при использовании железных обсадных труб.

Спецификация
Диапазон измерений угломера (инклинометра) 0~45°,погрешность ≤0.1°
Диапазон определения азимутального отклонения 0~360°, погрешность ≤4° (1°≤ угол ≤ 45°)
Статический дрейф (смещение) ≤2°, Нелинейный дрейф≤1°
Метод измерения Точечный (каждые 140с)
Размер зонда Φ40*1900мм
Вес 4.2кг
Глубина измеряемой скважины ≤2000м
Источник питания AC220В±10% 50Гц ±5%
Рабочая температура -10℃~ 70℃，90%Rh
Размер аппаратуры 305*200*210мм
Вес 3кг
Характеристики
  • Прочная конструкция обеспечивает высокую сейсмостойкость аппаратуры.
  • Функция автоматического определения севера позволяет задавать относительное направление.
  • Высокая точность измерений и автоматическое сохранение данных.
  • Зонды могут соединяться, образуя комплексную цифровую каротажную систему.
