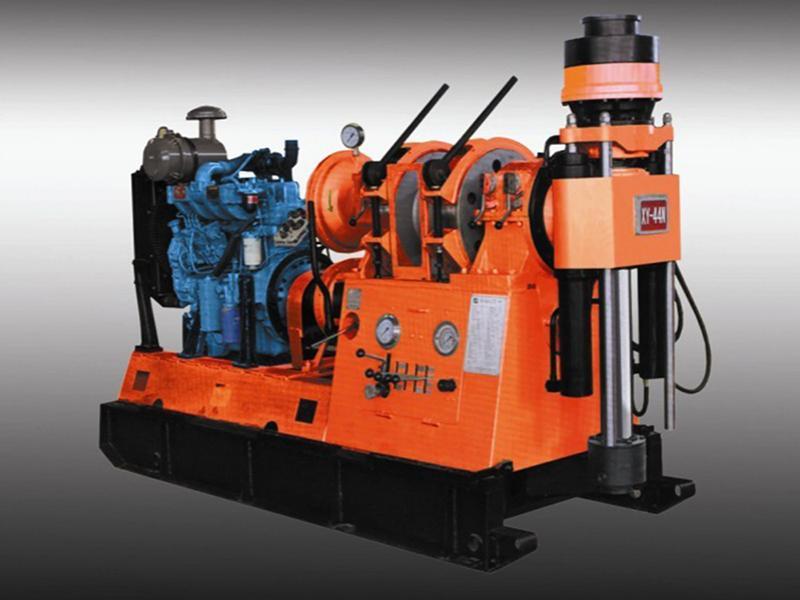

Буровая установка типа XY-44

Описание

Буровая установка типа XY-44 оснащена механизмом механической передачи, механизмом гидравлической подачи и вращательно-подающим механизмом. Она предназначена для колонкового бурения и подходит для использование алмазных и твердосплавных буровых коронок; широко используется в геологии, металлургии, угольных месторождениях, гидрологических изысканиях, инженерных работах и т.д. Глубина бурения 1000м. Также используется для структурного бурения неглубоко залегающих пластов нефтяных скважин, газовых скважин, геотермальных скважин, а также в добыче метана из угольных пластов.

Параметры
Основные параметры Глубина бурения 1000м
Вес буровой установки 2300кг
Гироскоп Угол наклона скважины 900°－800°
Диаметр вертикального бурения φ93мм
Максимальный крутящий момент на выходном вертикальном валу 3.8кН·м
Вертикальный ход шпинделя 600мм
Максимальная подъемная сила вертикального вала 120кН
Максимальное давление на вертикальный вал 90кН
Бурильная труба φ50мм φ60мм φ71мм φ89мм
Скорость вращения Скорость вращения двигателя 1500об/мин
Скорость вращения вертикального вала На низких скоростях 83; 152; 212; 316 об/мин
На высоких скоростях 254; 468; 667; 970об/мин по часовой стрелке 67; 206об/мин
Буровая лебедка Диаметр стального каната φ18.5 6×19мм
Емкость намотки 110мм
Максимальная подъемная сила одинарного троса 45кН
Максимальная скорость подъема одинарного троса 0.70; 1.29; 1.84; 2.68м/с
Мощность Электродвигатель Y225S-4 37кВт/1480об/мин
Дизельный двигатель R4105G53 42кВт/1500об/мин
Корпус буровой установки Обратный ход бурового инструмента 460мм
Внешние размеры буровой установки (длина x ширина x высота) 3024×1100×1920мм
Характеристики

Буровая установка типа XY-44 характеризуется высокой эффективностью бурения, равномерным распределением скорости, длинным вертикальным ходом шпинделя, высоким вращающим моментом на выходе, оснащена гидротормозом, также отличается высокой грузоподъемностью, гибкостью остановки, простотой эксплуатации, надежностью и безопасностью использования.
