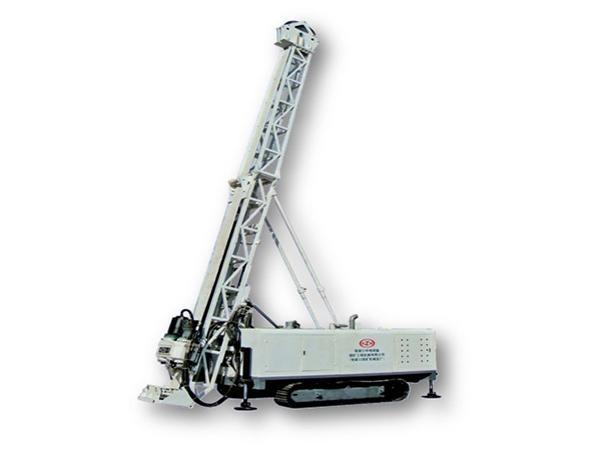

Гидравлическая буровая установка типа HCDU-5 со съёмным керноприёмником
Гидравлическая буровая установка типа HCDU-5 со съёмным керноприёмником - это установка колонкового бурения, работающая по технологии алмазного бурения. Она была разработана на базе аналогичного оборудования для отбора керна съёмным керноприёмником. Это геотехническое оборудование, предназначенное для бурения скважин средней глубины.
Параметры| Основные параметры | Глубина бурения | BC(55.6мм)1800(м) NC(69.9мм)1500(м) HC(88.9мм)1000(м) |
| Модель дизельного двигателя | Cuммins 6BTA5.9-C180 5.9L/6 цилиндр с турбонаддувом промежуточного охлаждения | |
| Мощность / номинальная скорость вращения | 132кВт/2200 об/мин | |
| Силовая головка | 1-я передача (скорость вращения / крутящий момент) | 0-388 об/мин /3600-1800Н.м |
| 2-я передача (rotational speed / torque) | 0-1240 об/мин /1100-550Н.м | |
| Диаметр бурения | φ95мм | |
| Метод регулировки скорости | двигатель с переменной скоростью и зубчатая передача последней ступени | |
| Гидравлический патрон | Тип структуры | Пружинный зажим, гидравлическое открытие |
| Сила зажима | 200кН | |
| Количество клиньев | 5(съемные) | |
| Система подачи | Длина подачи | 3300мм |
| Усилие подачи | 45кН | |
| Усилие подъема | 125кН | |
| Угол поворота мачты | 90-45 градусов | |
| Высота бурильной стойки | 3м×2 | |
| Гидравлическая система | Рабочий объем основного насоса/давление | 156L/мин 28Мpa |
| Основная лебедка | пониженная передача повышенная передача | |
| Сила тяги одинарного каната | 83кН 128кН | |
| Скорость подъема | 53м/мин 34м/мин | |
| Канатоемкость | 45м(φ24мм стальной трос) | |
| Скорость каната первого слоя | 110 м/мин | |
| Скорость каната наружного слоя | 443м/мин | |
| Канатоемкость | 1800м(φ5мм стальной трос) | |
| Гусеничное шасси | Скорость 2-4км/ч Способность преодолевать подъём 0 -20 | |
| Выравнивающий прибор | 4 гидравлических опоры | |
| Буровой насос | BW160/10 буровой насос высокого давления | |
| Общий вес установки | 9т | |
| Внешние размеры (Д×Ш×В) | 4100×2200×10360мм | |
| Габариты при транспортировке (Д×Ш×В) | 5400×2200×2300мм |
- Большая грузоподъемность основной лебедки, грузоподъемность одинарного троса при повышенной передаче достигает 8,3т, максимальная грузоподъемность достигает 12т.
- Большое тяговое усилие масляного цилиндра подачи, предусмотрены регулирование скорости и давления в системе подачи, максимальное тяговое усилие достигает 12,5т.
- Широкий диапазон регулировки скорости вращения, сочетание механического и гидравлического контроля скорости, максимальная скорость вращения достигает 1240rpм.
- Монолитная конструкция и мачта, расположенная вдоль бурового вала, обеспечивают стабильность работы оборудования.
- Длинный ход шпинделя позволяет повысить эффективность бурения, в то же время снижая риск возникновения аварийной ситуации при осуществлении буровых работ.
- Модульная конструкция обеспечивает удобство сборки и разборки и соответствует различным требованиям клиентов.
