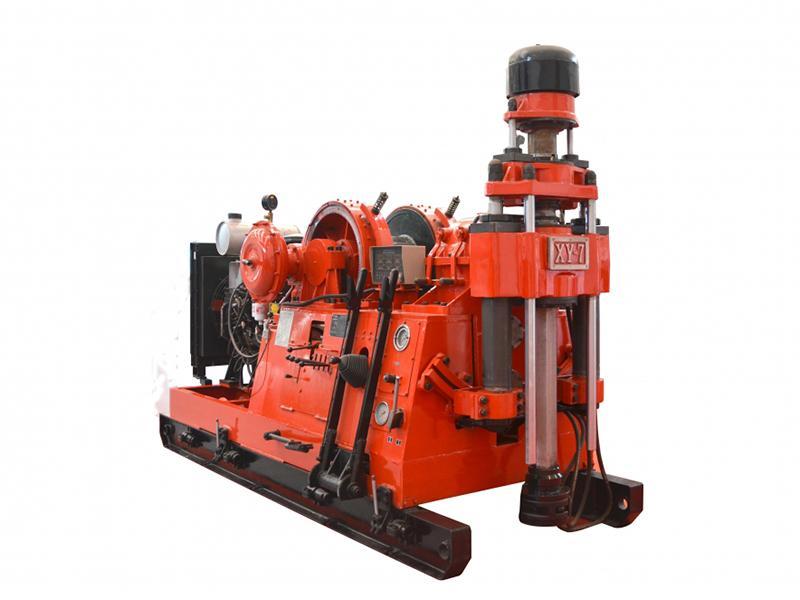

Буровая установка типа XY-7

Описание

Буровая установка типа XY-7 - это установка колонкового бурения с диаметром бурения - 96мм и глубиной бурения 1000-2500м. Позволяет производить вертикальное и наклонное бурение скважин как маленького, так и большого диаметра с применением технологии алмазного бурения. Данное оборудование применяется в гидрологических изысканиях, разведке нефтяных и газовых месторождений, а также в инженерных изысканиях. Глубина бурения - 1000-2500м.

Параметры
Глубина бурения 1000-2500м
Диаметр бурильной трубы φ50 φ60 φ71 φ89мм
Диаметр вертикального бурения φ96мм
Скорость вращения вертикального вала Вращение по часовой стрелке 76 128 203 234 266 366 396 629 823 1134об/мин Вращение против часовой стрелки 47 145об/мин
Крутящий момент 7~8кН.м
Максимальная мощность подачи в масляный бак 300кН
Усилие подачи в масляный бак 200кН
Ход подачи масляного бака 770мм
Диаметр масляного бака φ125мм
Максимальная подъемная сила одинарного троса 80кН
Подъемная скорость лебедки 0.72 1.21 1.93 2.52 3.48м/с
Диаметр намоточного барабана 350мм
Диаметр стального каната 21.5мм
Канатоемкость 140м
Ход подачи 600мм
Вес основного корпуса 5.6т
Внешние размеры (Д×Ш×В) 386×1500×2475мм
Характеристики
  • Бу4ровая установка обладает высокой мощностью, мощность электродвигателя - 75кВт, мощность дизельного двигателя - 80кВт. В комплект входят коробка передач и муфта сцепления. Установка характеризуется надежностью эксплуатации и низкой себестоимостью. Обеспечивается простая и удобная поставка запчастей.
  • Большая сила зажима патрона делает его пригодным для бурильных труб диаметром от 50 до 89мм. Установка оснащена двойным масляным цилиндром с гидравлической подачей, длина подачи - 770м. Возможно осуществление как вертикального, так и наклонного бурения.
  • Двойной шестерёнчатый масляный насос позоляет снизить потребление энергии.
  • Широкий диапазон скорости вращения вертикального вала, 10 передач со скоростями от 76 до 1134 об/мин. Подходит для различных технологий бурения.
  • Поперечная конструкция буровой лебедки и плавный подъем обеспечивают долгий срок службы стального каната.
