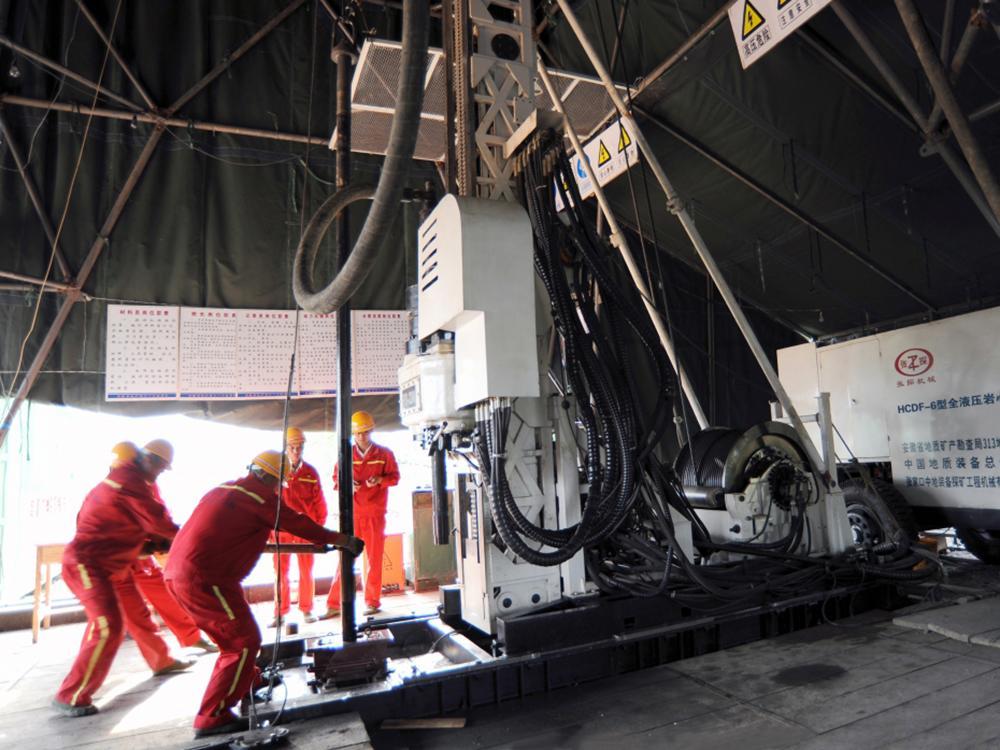

Буровая установка алмазно-колонкового бурения типа HCDF-6
Буровая установка алмазно-колонкового бурения типа HCDF-6 - это специальное оборудование колонкового бурения, работающее по технологии алмазного бурения для отбора керна со съёмным керноприёмником. Оно главным образом используется для осуществления разведочных работ в геологии окружающей среды и инженерной геологии.
Параметры| Основные параметры | Глубина бурения | BC(55.6мм) 3000м NC(69.91мм)2200м HC(88.9мм) 1500м PC 900м |
| Основной двигатель (модель / мощность / скорость вращения) | Y3l5М-4 / 132 КВт / 1500 об/мин | |
| Вспомогательный двигатель (модель / мощность / скорость вращения) | YI32М-4 / 11КВт / 1500 об/мин | |
| Основной насос (рабочий объем/давление) | 2l0X21 / мин / 32 МПа | |
| Вспомогательный насос (рабочий объем/давление) | 391 / мин / 30 МПа | |
| Объем масляного бака | 600 л | |
| Силовая головка | 1-я передача (скорость вращения / крутящий момент) | 0-367 об/мин / 5960-3800Н.м |
| 2-я передача (скорость вращения / крутящий момент) | 0-1200 об/мин / l820-1166 Н.м | |
| Диаметр бурения | φ117мм | |
| Метод регулировки скорости | Двигатель с переменной скоростью и зубчатая передача последней ступени | |
| Тип конструкции гидравлического патрона | Пружинный зажим, гидравлическое открытие | |
| Количество клиньев | 5(detachable) | |
| Зажимная сила | 220кН | |
| Система подачи | Длина подачи | 4800мм |
| Усилие подачи / тяговое усилие | 100кН / 200кН | |
| Основная лебедка | Сила тяги одинарного каната | Повышенная передача 96кН пониженная передача 148кН |
| Скорость подъема | 120м/мин 78м/мин | |
| Диаметр стального троса/ канатоемкость | 24мм / 130м | |
| Трос буровой лебедки | Тяговое усилие каната первого слоя | 11кН |
| Скорость каната первого слоя | 140 м/мин | |
| Скорость каната наружного слоя | 550 м / мин | |
| Канатоемкость | 2500м(φ5мм стальной трос) | |
| Расстояние сдвига корпуса назад | 500мм | |
| Общий вес | 22т | |
| Внешние размеры (Д×Ш×В) | 10660×2500×2600мм |
- Длинный ход шпинделя позволяет повысить эффективность бурения, в то же время снижая риск возникновения аварийной ситуации при осуществлении буровых работ.
- Широкий диапазон регулировки скорости, возможность непрерывного контроля скорости, стабильное управление скоростью.
- Подходит для буровых инструментов с диаметром, соответствующим типовым размерам PC、HC、NC и BC.
- Независимая панель управления, простота эксплуатации, приборы для мониторинга процесса работы оборудования и рабочих условий.
- Гидравлическое управление реализовывается с помощью трубодержателя (зажимного патрона), бурового насоса и смесителя.
- Надежные основные компоненты. Гидравлические насосы, клапаны и двигатели оборудования изготовлены известными производителями.
- Большое тяговое усилие масляного цилиндра подачи, длина подачи - 4,8м, подходит для канатов 3м и 4,5м.
- Обеспечивается отбор керна с помощью одноразовой трубы, тем самым увеличивается коэффициент извлечения и скорость бурения.
- Оборудование сочетает в себе механическое переключение скоростей и гидравлическую регулировку скорости, также используется цифровой индикатор, непрерывная скорость может достигать 0-1200 об/мин, обеспечивается точный контроль скорости вращения силовой головки.
- Безопасный и надежный гидравлический патрон. Встроены 5 твердосплавных клиньев. Максимальная зажимная сила достигает 350кН. Гарантирована легкость разборки и замены клиньев различных спецификаций.
