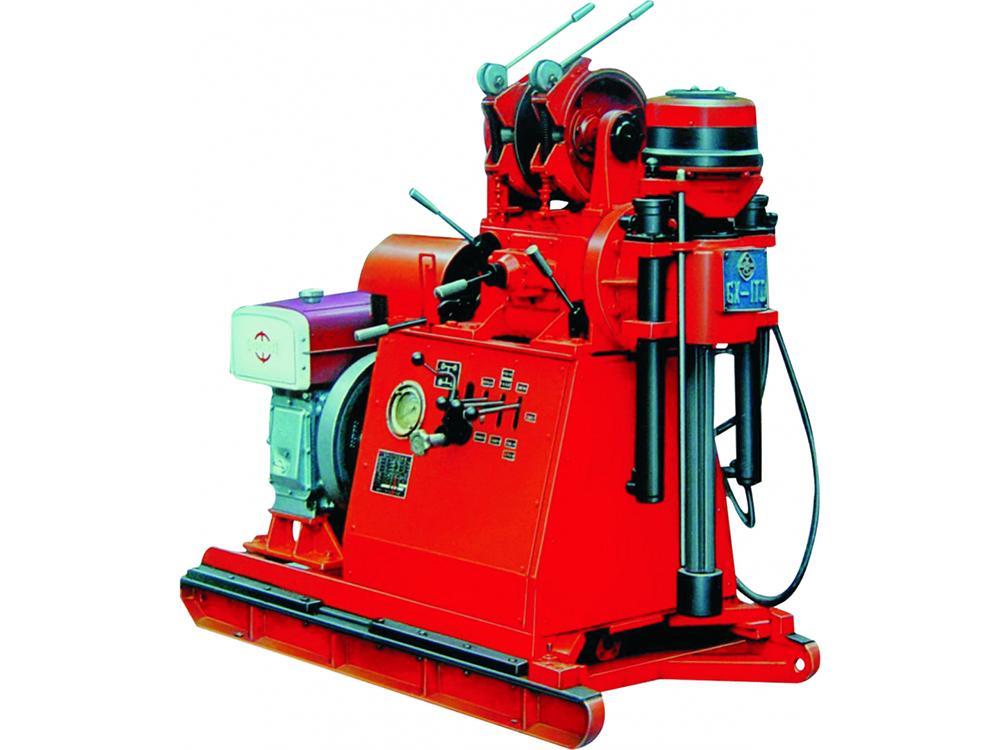

Буровая установка вертикального типа GX-1TD
Буровая установка вертикального типа GX-1TD применяется в различных геологоразведческих работах и инженерно-геологических исследованиях при строительстве железных дорог, автомагистралей, мостов-тоннелей, фундаментов для электростанций, промышленных и гражданских зданий и т.д. Глубина бурения 30-100м.
Параметры| Основные параметры | Глубина бурения | 30~100м | |||
| Диаметра бурения | Φ150~Φ75мм | ||||
| Диаметр бурильной трубы | Зависит от размера скважины | ||||
| Силовая головка | 1-я передача | 2-я передача | 3-я передача | 4-я передача | |
| Скорость вращения на выходе (прямое вращение) | 90об/мин | 191 об/мин | 360 об/мин | 600 об/мин | |
| Максимальный крутящий момент на выходе | 1000Н.м | ||||
| Верхняя и нижняя подача силовой головки | 450мм | ||||
| Буровая лебедка | Основная лебедка | ||||
| Грузоподъемная сила (первый слой одинарного троса) | 14.7кН | ||||
| Максимальная скорость подъема одинарного троса | 2.08м/мин | ||||
| Спецификация стального троса | 11мм | ||||
| Нагрузка стального каната | 25м | ||||
| Энергетические параметры | Модель электродвигателя | Y160M-4 | |||
| Мощность | 11кВт | ||||
| Скорость вращения | 1460об/мин | ||||
- Предполагается гидравлическая система перемещения, которая позволяет очищать площадь скважины бурения для подъема или спуска бурильных инструментов, по запросу заказчика может быть оснащена ручным зажимом.
- Гидравлический зажимной патрон позволяет осуществлять непрерывное бурение без смещения положения бурильной трубы. Также обеспечивает снижение трудозатрат.
- Высокая мощность двигателя, равномерное распределение скорости вращения, большой крутящий момент, высокая адаптивность.
- В комплектацию буровой установки входят вибратор, А-образная буровая вышка, буровой насос и другие буровые инструменты на выбор в зависимости от назначения.
