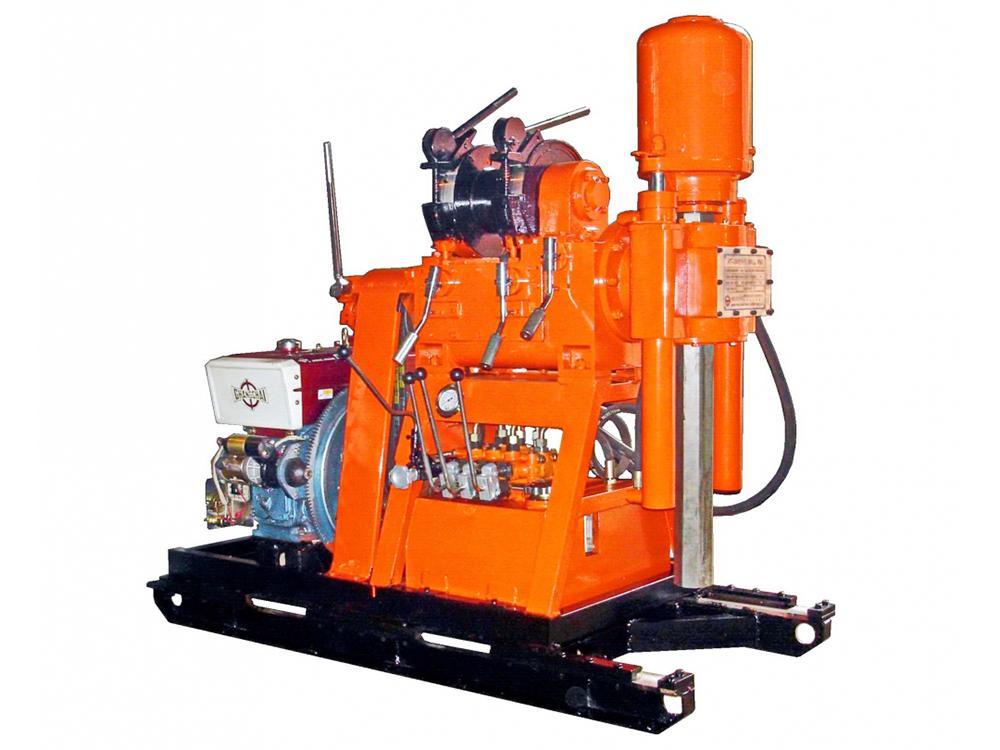

Буровая установка типа HT-260

Описание

Буровая установка типа HT-260 - это установка для глубокого бурения, в основном используемая в инженерно-геологических исследованиях, бурении мелких скважин на воду и строительстве зданий, автомагистралей, железных дорог, гидроэлектростанций, а также для колонкового бурения. Данное оборудование обладает меньшим размером, отличается простотой демонтажа и разбирается на четыре части, что обеспечивает удобство транспортировки в более благоприятные для строительных работ зоны в горной местности и тоннелях.

Параметры
Наибольшая глубина бурения Внутренний диаметр бурильной трубы Глубина бурения (для справки)
φ42мм 320м
φ50мм 260м
Двигатель Название Дизельный двигатель Электродвигатель
Модель ZS1115M/L24 Y160L-4-B3
Номинальная мощность 16.2/17кВт 15кВт
Номинальная скорость вращения 2200об/мин 1460об/мин
Гироскоп Скорость вращения вертикального вала Прямое вращение: 68, 156, 252, 384, 583, 888 об/мин
Обратное вращение: 39, 90, 145, 221, 335, 511 об/мин
Диаметр вертикального вала φ65мм (φ59×53 шестигранная ведущая бурильная труба)
Максимальный крутящий момент на вертикальном валу 1750N.m
Механизм подачи Тип Двухцилиндровая гидравлическая подача
Максимальная подъемная сила Номинальная 60кН
Наибольшее усилие подачи Номинальная 45кН
Длина подачи 500мм
Буровая лебедка Тип планетарного типа
Максимальная подъемная сила трехслойного одинарного троса 22кН
Подъемная скорость трехслойного одинарного троса 0.606м/с; 2.2м/с; 3.35м/с
Диаметр цилиндра φ160мм
Диаметр стального каната φ12мм
Нагрузка стального каната 30м
Гидравлическая система Модель насоса CBF-F418-ALP
Расход насоса 18мл/об
Номинальное рабочее давление 12МПа
Номинальная скорость 1500об/мин
Ход гидроцилиндра буровой установки 360мм
Угол наклона скважины 0-360°
Внешние размеры буровой установки (длина x ширина x высота) 1630×800×1530 (мм)
Масса бурильной установки (без приводного усилия) 710кг
Характеристики
  • Крепление с помощью соединительного рычага с пружинным зажимом и гидравлическим зажимным патроном. Кроме того, конструкция нового типа обеспечивает хорошую компенсацию, большое зажимное усилие, долгий срок службы и надежную работу оборудования.
  • Предполагает 6 скоростей вращения, характеризуется широким спектром применения.
  • Также имеет 6 скоростей обратного вращения, позволяет осуществлять механическое развинчивание бурильных труб, способствует предотвращению аварий на буровых платформах, а также снижению трудозатрат.
  • Среди преимуществ большая установленная мощность, на выбор предлагаются установки с дизельным или электрическим двигателем; низкие трудозатраты, удобство ночного освещения.
  • Запчасти взаимозаменяемы, что обеспечивает дополнительное удобство эксплуатации.
  • Стабильность и устойчивость при перемещении, надежность установки, высокая скорость бурения; установка позволяет производить работы при большом расстоянии между скважинами.
