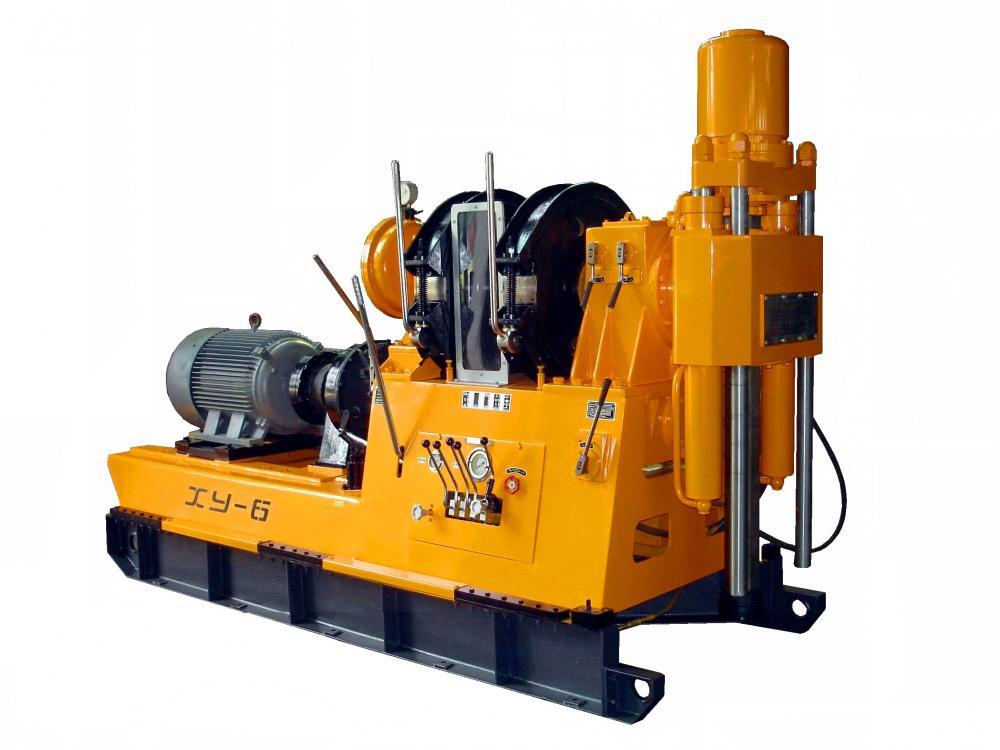

Буровая установка типа XY-6

Описание

Буровая установка типа XY-6 - это новый тип установки для колонкового бурения, работающей по технологии алмазного бурения. Используется в геологических изысканиях, металлургии, добыче угля, гидрологических изысканиях, бурении водяных скважин и скважин большого диаметра. Среди преимуществ данного оборудования простая конструкция, удобство эксплуатации, обслуживания и ремонта. Глубина бурения 2200м.

Параметры
Основные параметры Глубина бурения 2200м
Ход подачи 600мм
Внешние размеры буровой установки 3700×1300×2340 мм (с электродвигателем)
(длина x ширина x высота) 3850×1300×2340 мм (с дизельным двигателем)
Вес буровой установки (без учета двигателя) 4300 кг
Двигатель Название Электродвигатель Дизельный двигатель
Модель Y280S-4B3 YC6B135Z-D20
Мощность 75кВт 90кВт
Скорость вращения 1480об/мин 1500об/мин
Гироскоп Скорость вращения вертикального вала Вращение по часовой стрелке: 65, 112, 125, 195, 217, 294, 379, 423, 520, 570, 821, 1009об/мин Вращение против часовой стрелки: 65, 125об/мин
Максимальный крутящий момент 8500Н.м
Диаметр вертикального бурения 93мм
Угол вращения 0-360°
Механизм подачи Грузоподъёмная сила 200кН
Мощность давления 100кН
Длина подачи 800мм
Буровая лебедка Тип Планетарный гидротормоз
Грузоподъемная сила трехслойного одинарного троса Максимум 85кН
Подъемная скорость трехслойного одинарного троса 0.45, 0.79, 1.37, 2.07, 2.98, 3.67, 0.88, 1.53, 2.67, 4.02, 5.79, 7.11м/с
Диаметр намоточного барабана 330мм
Диаметр стального каната 21.5мм
Нагрузка стального каната 120м
Гидротормоз Рабочая скорость вращения 700-1800об/мин
Равновесная скорость одинарного троса 3-8м/с
Равномерная нагрузка одинарного троса 50кН
Гидравлическая система Модель масляного насоса CBT-F430 -AFH6
Расход насоса 30мл/об
Давление в системе 12МПа
Характеристики
  • Диапазон скоростей вращения буровой установки типа XY-6 между 65 и 1009rmp, доступны 12 скоростей. Эффективность бурения достигается с помощью различных технологий, которые позволяют осуществлять отбор керна, ударное бурение, горизонтально-направленное бурение, отбор проб с обратной промывкой и т.д. Оборудование удовлетворяет требованиям апертурного согласования бурения скважины и обладает высокой степенью адаптивности.
  • Крепление осуществляется с помощью соединительного рычага с пружинным зажимом и гидравлическим зажимным патроном или путем сварки элементов стальной конструкции. Зажим обладает высокой прочностью, долгим сроком службы и надежностью.
  • Установка оснащена гидротормозом; характеризуется стабильностью и безопасностью спуска бурового инструмента, длительным сроком службы ленточного тормоза. Подача масла осуществляется с помощью одинарного насоса, температура масла в гидравлической системе довольно низкая, также оборудование отличается сталбильностью работы.
  • Высококачественные универсальные компоненты, такие как коробка передач, муфта сцепления и универсальный приводной вал имеют долгий срок службы, легко поддаются замене и обеспечивают высокую надежность работы.
  • Для предотвращения возникновения аварий в процессе бурения присутствует возможность осуществления мониторинга крутящего момента, нагрузки на буровое долото, объема насоса, давления насоса, скорости вращения и других параметров оборудования.
  • Большой вращающий момент, высокая прочность, высокая эффективность бурения, широкая область применения.
