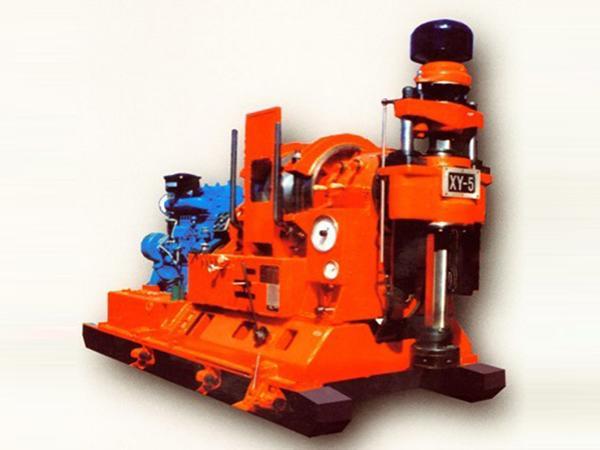

Буровая установка типа XY-5

Описание

Буровая установка типа XY-5 - это установка для колонкового бурения нового типа, предназначенная для различных процессов бурения, предполагающих применение технологии алмазного бурения. Применяется в инженерно-геологических изысканиях, гидрогеологии, бурении скважин на воду и при строительно-монтажных работах для бурения скважин большого диаметра. Глубина бурения составляет 1000-1500м.

Параметры
Глубина бурения 1000-1500м
Диаметр бурильной трубы стандартный гироскоп φ50мм φ60мм гироскоп большого хода φ89мм
Диаметр вертикального бурения стандартный гироскоп φ80мм гироскоп большого хода φ96мм
Крутящий момент 0.39 кН·м- 5.64кН·м
Угол наклона скважины 90-80°
Скорость вращения вертикального вала Вращение по часовой стрелке 85, 166, 261, 294, 335, 577, 906, 1232об/мин Вращение против часовой стрелки 65, 225об/мин
Объем подачи масляного бака 500мм
Максимальная мощность подачи в масляный бак 135кН
Усилие подачи в масляный бак 90кН
Максимальная подъемная сила одинарного троса 40кН
Подъемная скорость лебедки 0.89, 1.74, 2.73, 3.18, 3.74, 6.08м/с
Диаметр стального каната φ18.5мм
Канатоемкость 140м
Ход подачи 500мм
Вес основного корпуса 3.5т
Внешние размеры (Д×Ш×В) 3190 X1495 X 2140мм
Характеристики
  • Высокая скорость вращения, широкий диапазон регулирования скорости, 8 регулируемых скоростей вращения в диапазоне от 85об/мин до1232об/мин.
  • Установка оснащена гидротормозом, отличается стабильностью и безопасностью спуска бурильных инструментов, позволяет снизить трудозатраты, тормозная лента обладает длительным сроком службы.
  • Предполагает мокрое сцепление, характеризуется надежностью и долговечностью. Тормозное устройство позволяет мгновенно останавливать работу оборудования.
  • Буровая установка имеет широкое основание и низкий центр тяжести. Обеспечивает стабильность буровых работ и предполагает два типа гироскопов на выбор: стандартный и с большим ходом.
  • Гидравлическая система оснащена клапаном специального назначения, который может использоваться в механизме для свинчивания и развинчивания труб.
